安川电机Ａ1000V变频器
特点1 超群的电机驱动性能
● 最先进的电机驱动技术
■ 实现所有电机的控制
无论是驱动感应电机或是同步电机（IPM电机/SPM电机），都能实现高性能的电流矢量控制。

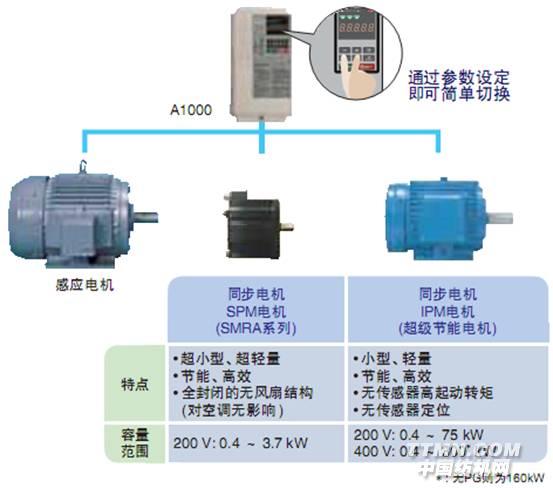

■ 感应电机和同步电机用变频器可以通用
■ 可以通过参数设定，切换感应电机与同步电机

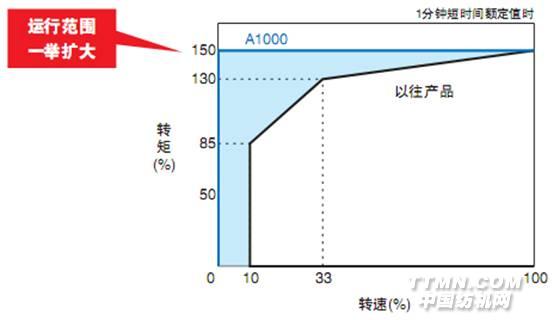

转矩特性
[PM用无PG高级矢量控制]

速度控制范围比较
[PM用无PG高级矢量控制]

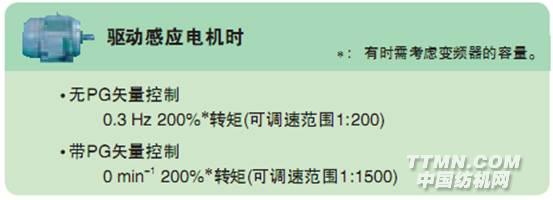

■ 使用高性能电流矢量控制，感应电机也能实现高起动转矩

配备丰富的自学习功能
■ 内置多种自学习方式，无论是驱动感应电机或是同步电机，都能充分发挥驱动性能
■ 自学习内容还包括客户的机械

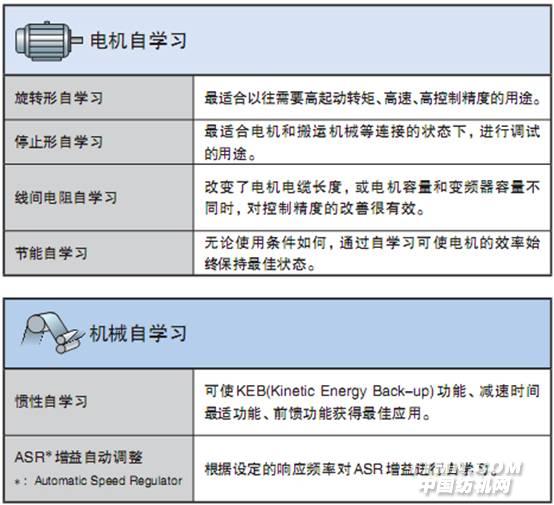

自学习的种类

配备新方式的在线自学习
运行中可以一直检出电机特性的变化，进行高精度的速度控制。
● 平稳运行
■ 与以往产品相比，降低了转矩脉动，实现更平稳的运行

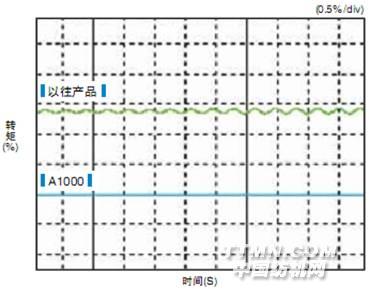

转矩脉动比较（带PG矢量控制零速运行时）

符合用途的瞬时停电措施
■ 可以选择2种瞬时停电补偿功能
■ 可以用于感应电机或同步电机的无传感器控制

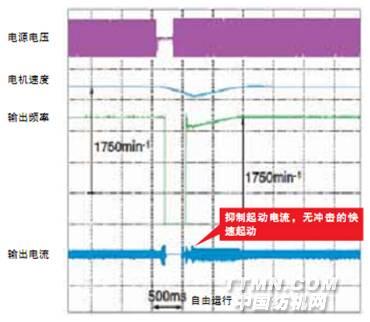

速度搜索功能
搜索自由运行状态的转速，轻松再起动
最佳用途
风机、鼓风机等装有旋转体的流体机械

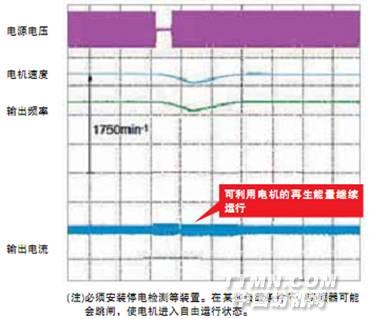

KEB(Kinetic Energy Back-up)功能
电机不进入自由运行状态，继续运行
最佳用途
胶片生产线等的瞬时停电措施

● 可进行2秒钟*的瞬时停电补偿
符合半导体制造设备的标准
可省去UPS（不间断电源）等特殊设备
检测到低电压时，自动进行瞬时停电补偿
特点2 始于变频器的环保性能
● 节能

新一代节能运行
■ 采用最先进的节能控制技术
使用变频器的节能控制，可实现感应电机的高效率运行。
■ 用于同步电机时超级节能
高效率的同步电机和变频器的节能控制同时使用，可以超越感应电机，实现超级节能。
源于变频器驱动的高效率控制

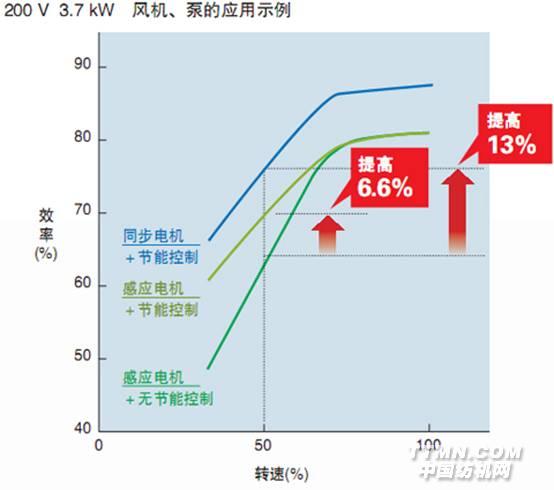

节能效果

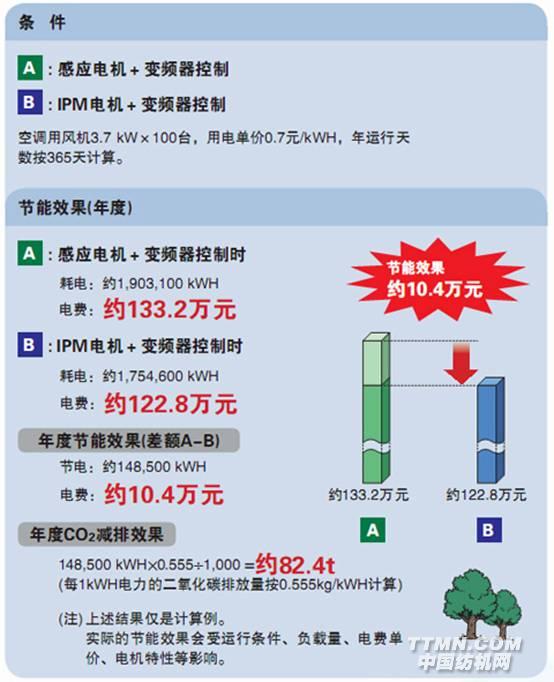

A1000的节能效果计算示例

● 耐环境性
耐环境性设计
■ 备有耐湿、耐尘、耐油、耐振动等耐环境的强化产品
■ 同时备有防尘、防滴型IP54*等带保护结构的产品
符合RoHS指令
■ 标准产品符合RoHS（欧洲特定有害物质使用限制）指令
降低噪音
■ 采用Swing PWM方式，在抑制电磁干扰的同时还降低了刺耳的噪音

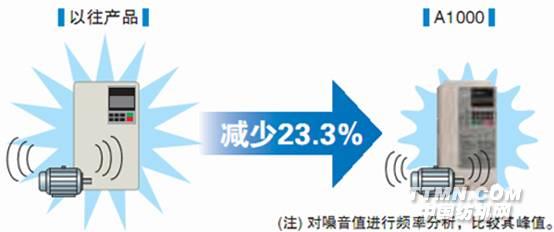

以往产品与Swing PWM方式的噪音比较

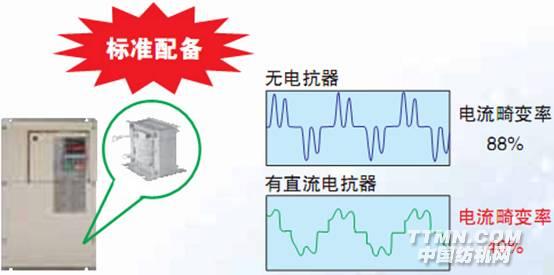

抑制电源高次谐波
■ 标配高次谐波抑制用的直流电抗器（22kW）以上

备有抑制高次谐波的12相、18相整流选购件*、高次谐波抑制滤波器
● 安全环境
符合安全标准
■ 符合EN954-1 Cat.3及IEC/EN61508 SIL2
■ 增加了可见是安全功能动作的EDM（External Device Monitor）功能

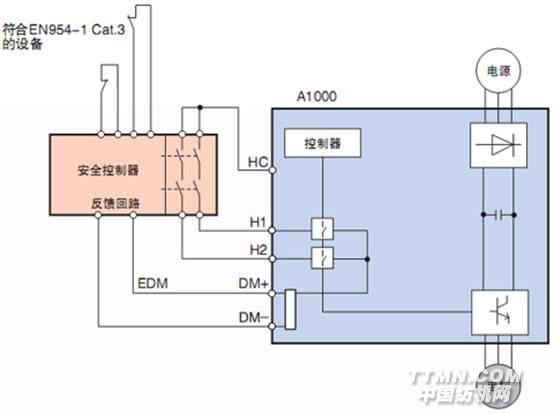

接线示例
A1000备有2个安全输入端子和一个输出端子。
输入：H1端子或H2端子任一个打开时动作
输出：安全功能动作时EDM输出

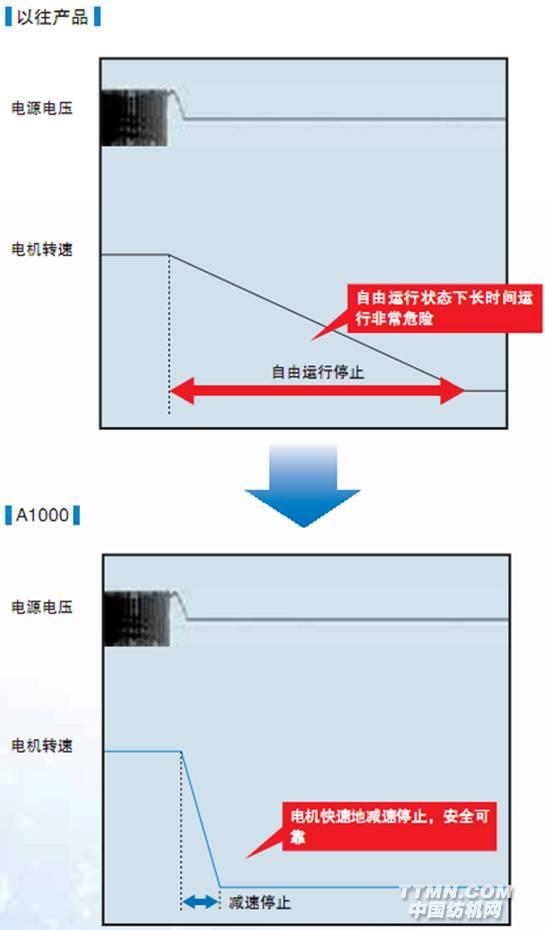

停电时的安全停止
■ 配备停电时电机不自由运行，而能快速安全减速停止的KEB（Kinetic Energy Back-up）功能
使用KEB功能，能安全的快速减速
最佳用途
最适用于机床主轴电机和胶片生产线等的停电对策。

特点3 改变机械登记的业

界最强性能
● 加快实现机械小型化的紧凑设计

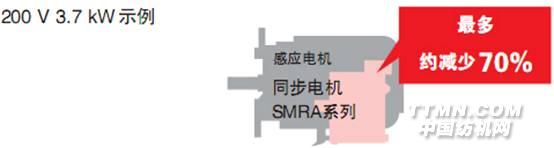

■ 将世界最小级别变频器与小型、轻量的同步电机相组合，可加快机械小型化进程

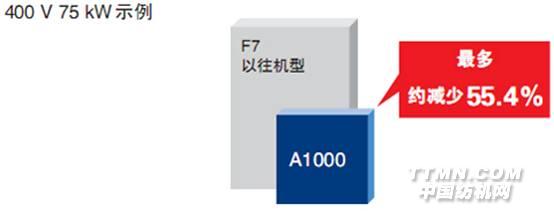

变频器体积比

■ 通过并排安装*，可以进一步减小安装体积
■ 备有无散热片型*

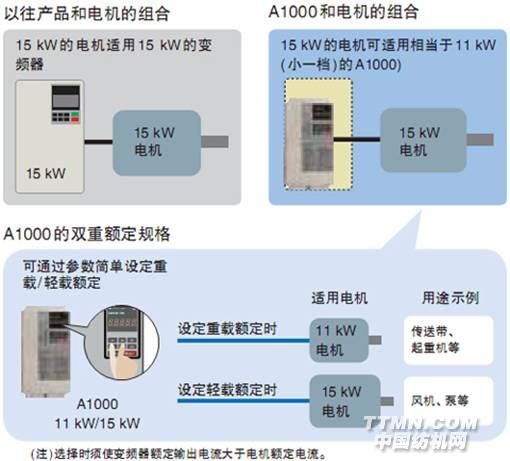

■ 双重额定功能，是机械更趋小型化
采用1台变频器即可选择轻载（ND）、重载（HD）额定的双重额定规格。根据电机的用途，有时可使用小一档容量的变频器。
可根据用途进行最适宜选型的2重额定

● 根据喜好定制变频器
■ 配备可视编程功能DriveWorksEZ*
使用计算机，通过鼠标的拖放操作，可按照客户的机械规格简单定制变频器。
能编制特殊动作和新的检测功能等，并载入变频器。
编制特殊动作

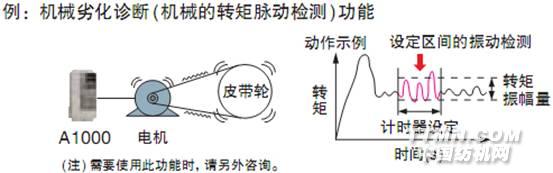

编制检测功能

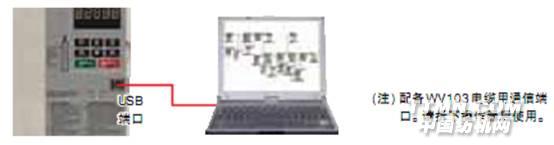

配备USB端口，便于连接计算机
通过USB端口与计算机连接

● 轻松调试
■ 自动设定最适宜的参数

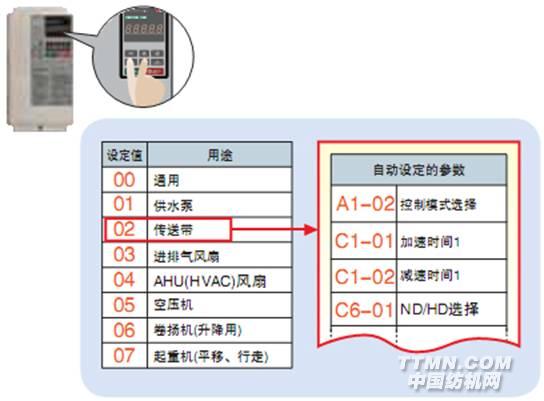

使用用途选择功能，只需选择机械用途，即可自动设定最适宜的参数。无需烦琐的参数设定，可缩短试运行时间。

通过参数简单设定
选择传送带，就能自动给必须的5个项目参数设定最适宜的值。

● 确实可靠的制动功能
■ 使用过励磁制动功能，无制动电阻也能紧急制动

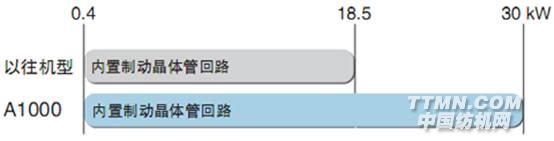

■ 扩展了内置制动晶体管的机型，若增加制动电阻，可获得更大的制动力

● 多种通信选购卡
■ 标准配备RS-422/485通信功能
■ 安装通信选购卡，即可用于PROFIBUS-DP、DeviceNet、CC-Link、CANopen、LONWORKS*、MECHATROLINK-II*等各种现场网络
■ 节省布线和空间，机械的设计、安装、维护均方便
● 长寿命设

计
变频器设计寿命：10年
■ 采用使用年限长的风扇、电容器、继电器、IGBT等部件，变频器的设计寿命可达10年*
*：环境温度40°C，负载率80%，24小时连续运行时的值。此数值随使用条件而异。
电机寿命
■ 同步电机由于转子无铜损，轴承温度低，因此电机轴承的寿命约为感应电机的2倍

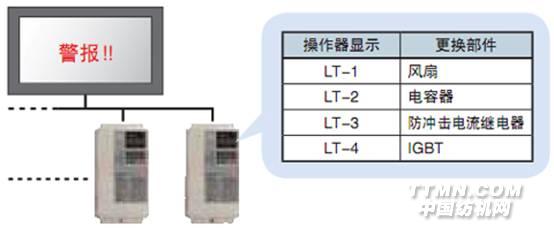

诊断预测寿命的提醒信号输出
■ 通过诊断预测寿命，可以输出易损件维护时间的提醒信号
变频器的提醒信号输出至上位控制器
