纳铁士精密仪器上海有限公司F1M 纤维断面分析仪

2011年06月09日　　来源：中国纺机网编辑部

纳铁士精密仪器上海有限公司F1M纤维断面分析仪

纤维截面分析仪FIM

基本技术规格说明

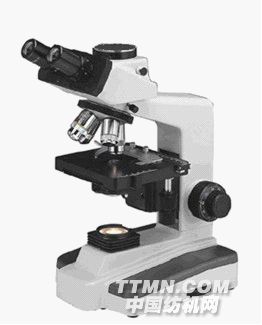

显微镜

总放大倍率:（1）通过采集设备放大倍率约200X~2000X（2）通过10X目镜放大倍率40X/100X/200X/400X

机械筒长:160mm

目镜筒:双目同轴；上下小于0.1，左右小于0.2；分光比：1：1；

转换器:多滚珠轴承、内定位式四孔转换器；四孔面等高，误差小于0.005，同轴度误差小于0.03。

调焦机构:粗微调旋钮同轴，并有调焦限位装置；滑快膨胀式V型导轨;粗动行程25mm，微调格值0.002/格；带张力调节装置。

工作台:V型导轨，双层复合式机械载物台，面积135×145移动范围；X向75mm,Y向50mm;右手位,游标格值0.1

聚光镜:齿轮式垂直移动,阿贝式聚光镜,数值孔径1.25,可调式薄片孔径光栏,可装φ32滤色片。

物镜:平场消色差物镜4X、10X、20X、40X（内置弹簧镜头保护系统）

滤色片:兰绿黄三种滤色片φ32、毛玻璃

采集设备:三种数码摄像头可供选择（计算机主板要求支持USB2.0）

UVDC-300：（300万像素彩色）

UVDC-200：（200万像素彩色）

UVDC-130：（130万像素彩色）

软件系统（含测微尺）:内置报告设定程序，用户可根据需要自行设计报告内容、格式。

UV-A图像管理软件:拍摄样品图像、叠加比例尺、定倍定位打印

UV-P图像处理软件:

a.拍摄样品图像、叠加比例尺、定倍定位打印；

b.手动测量纤维截面的周长、半径、面积等；

c.根据国家标准手动测量异型度、织物组分等。

CU-3纤维（化纤）截面分析系统:

a.拍摄样品图

像、叠加比例尺、定倍定位打印；

b.手动测量纤维截面的周长、半径、面积等；

c.根据国家标准手动测量异型度、织物组分等。

d.自动测量纤维截面参数、异型度、异型度均方差、变异系数、织物组分等

e.中国计量科学研究院提供的测试证书；

选项辅助配件:纤维断面取样器、纤维断面切样器、不锈钢丝、钢丝、标准切刀、特殊切刀、黑丝、纤维断面专用夹座、纤维断面专用光源、纤维专用胶水、纤维断面切刀专用研磨机、纤维表面观测专用试剂、光学载波片.等特点测试方法符合FZ/T50002-1991化学纤维异形度试验方法标准及AATCC-20A-1995纤维定量分析标准的规定。

适用于各种普通化纤和异形化纤，主要分析纤维的横截面形态特征，为企业监控化纤的成型质量提供可靠保障。

目前人工检测异形化纤的截面形态具有相当难度，CU-3可以自动方式直接检测异形度、中空度及线密度等描述化纤截面形态的关键参数。

具有数十种可直接测量的基本几何参数，便于用户从更多角度考量纤维截面特征，为检测和科研工作提供了全新的工具。

可对混纺纤维中横截面形态不同的纤维进行自动分类并测定各自的百分比(自动化程度与样品制样水平直接有关，要求制取的截面样品图象轮廓清晰且连续，纤维没有倒伏，截面清洁没有划痕及脏点)。

直观的图像检测方式，同时提供高效的自动测量程序和灵活的手动测量工具，让用户能够轻松完成高精度大数据量的检测任务，使以往困难重重的纤维横截面形态测量工作成为日常检验项目。

可根据不同用户的要求提供定制的报表形式。

提供快速编程工具，针对不同的化纤品种制定不同的处理和测量方式。

提供各种类型纤维图库。

测量范围1~1000μm

全面性专业配置，节省人力，操作简便，彻底解决纤断面观测分析存在的取样困难、速度慢等问题：

1.配合专业技师指导，可大幅提高纤维断面之取样质量。

2.在显微镜观测下有较高之清晰度，提高工艺人员研制之准确性。
