上海天佑纺机 SHGD0103A 型精密络筒机 SHGD0103B 型精密络筒机

上海天佑纺机SHGD0103A型精密络筒机、SHGD0103B型精密络筒机

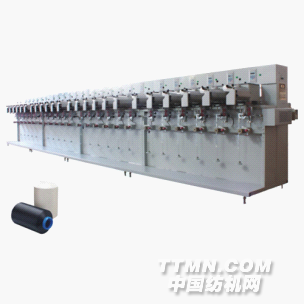

SHGD0103型精密络简机

SHGD0103型精密络简机是在我厂多年生产制造精密络筒机基础上研发而咸。该

机型采用先进的数码电子技术，改变了传统机械传动，大大简化了机械结构，提高

了传动效率从而提高了生产串，增加操作功能，简化操作程序。

特点：

1．践速度，可以任意调整。

2．似长度宋控制筒子的卷装量，改变过去以重量宋控制卷装容量，提高筒子的计量等级和筒子的精度范围。

3．扁汰了机械开关装置，取而代之是便捷的触摸拄钮。

4．可靠的电子断头自停装置，提高筒子的产品质量，降低了劳动强度。

5．可以任意调节，增加工艺参数的调节范围，适应品种更广泛。

6．节约能源，电动机功率为216千瓦(24锭xo09单独传动}。

主要技术参数：

1．锭距：　　300mm

2．锭数：　　单面24锭冶(以锭为一节，可增加锭数}

3．传动形式：单锭独立传动，电动机90瓦，控制匣对主轴进行线速调节(变频器}

4．卷绕比：　1：22、1：32、1：42(由用户任选一种)

5．纱线速度：150-400米份，无级调速

6．卷绕张力：最小2克，能适应恒张力或递减张力

7．简于容量：最大750克(真丝)

8．导丝器动程：最大200mm

9．筒管形式：直筒60(外径}x56(孔径}x230(长度}mm

　锥筒3º30″，705(底孔直径}x230(长度}mm

　或桉用户特殊要求配置

10．电动机功率：90瓦脏，216千瓦／24锭

11．外形尺寸：7500X860X1500mm(长X宽X高)

12．机器重量：1200kg

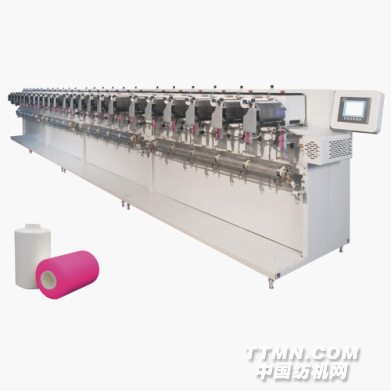

SHGD0103B型精密络筒机

介绍：SHGD0103B型精密络筒机是在s㈠GD0103型精密络筒机的基础上延伸的新款

1．单锭控制操作改为集体操作，由人机界面对每一单锭进行数字传递。

2．增加PLc数字联接，提高运行的可靠性。

3．葡化操作，操作者只要操作开与关。

4．屎用由人机界面控制，提高譬理者的譬理手段，即躺定程序。

1．锭距：300mm

2．锭数：单面24锭/台(以6锭为一节，可增加锭数)

3．传动形式：单锭独立传动，电动机90瓦，控制匣对主轴进行线速调节(变频器)

4．卷绕比：1：2．2、1：3．2、1：4．2(由用户任选一种)

5．线速度：150-400米/分

6．卷绕张力：最小2克，能适应恒张力或递减张力

7．筒子容量：最大750克(真丝)

8．导丝器动程：最大200mm

9．筒管形式：直筒60（外径)x56(孔径)x230(长度)mm

锥筒3º30”，70．5(底孔直径)x230(长度)mm

或按用户特殊要求配置

10．电动机功率：90瓦／锭，2.16千瓦／24锭

11．外形尺寸：7500x860x1500mm(长x宽x高)

12．机器重量：1200kg
