江苏兴纺机械有限公司 XFJ108 型络筒机　GA018 型络筒机

江苏兴纺机械有限公司XFJ108型络筒机　GA018型络筒机

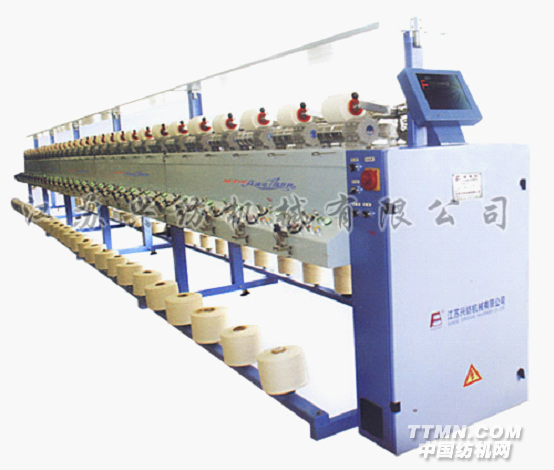

　　XFJ108型高速电子络筒机，适用于纯棉、化纤混纺、纯毛化纤的筒子及管纱卷绕成圆柱形或圆柱形松软筒子，供高温高压染色机使用。

主要特点

理想的筒纱软边和密度均匀性。

卷绕驱动：每锭单独驱动，变频调速；

卷绕密度：0.2-0.4g/cm3（依不同纱线而定）。

具有电子断纱自停功能；

具有防硬边和电子防重叠摆频功能；

筒纱直径和动程：直径≤ф250mm,动程为147mm；

具有单锭计长功能；

先进的触摸屏式人机界面。

主要技术参数

导纱形式　　双面槽筒式

槽筒　O/D82MM,节距2.5,对称型（0"）

成型筒子　　圆柱型或圆锥型3°30“，4°20"，5°57"，9°15"

自动定长　　低速慢启动配重式纱线制动器电子设定卷绕长度，低速慢启动，防止开始络纱时节距变化，可防止纱线在喂入时现抖动，单锭没有霍尔传感器，精度可达10%

牵引式上蜡装置每锭一套，带自动旋转及刹车的方孔蜡盘

纱线制动器　　配重式纱线制动器

配置　　每节12锭

组合　　最大9节连成一台，共108锭

驱动方式每锭配一台同轴三相交流马达，每排(54锭)由1只(7.5KW)变频器控制

最高速度1200米/分钟；单面(54锭)可独立设置

导纱动程标准配置147MM

平衡器　弹簧平衡调节

纱线探测器　　带光学传感器

筒纱最大直径　250mm

参数设定车头触摸屏电脑可以单锭设定，工作单锭起停

径向防叠装置　电脑控制径向防叠参赛设定

往复吹吸清洁器1100W（清洁器功率）

消耗功率90W/锭

电源　　三相400V±10%,50/60HZ

可根据用户要求加配吹吸风装置、空气捻结器以及电子清纱器等附件

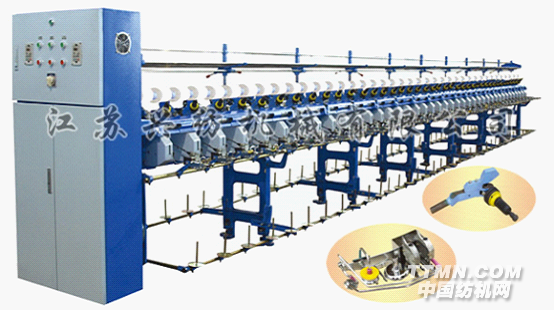

GA018M适用于纯棉、纯毛、多种化纤的筒纱及管纱卷绕成锥形筒子供整经、并纱或针织使用。

外形尺寸

锭数车脚距A　　机器总长B

32　4615　4915

56　7735　8035

80　1085511155

1041397514275

1281709517395

主要规格

导纱型式槽筒式

锭距260mm

锭数32/56/80/104(标准锭)128

铬纱速度　500-700m/min

成型尺寸　φ200(大头)×152

槽筒φ82.5二圈半

断纱自停装置　单锭自停，干式铝合金自停箱

　机械变速，无触点式间歇控制

筒管规格变频无级调整及间歇控制(选用)

槽筒横动次数　3°30''''/5°57/9°15''''

槽筒横动量　　每分钟13-18次

密度范围2.5mm-3.5mm

精洁装置0.32-0.42g/cm3

清纱装置GU013型上吹风清洁器(另配)

电机　　多功能电子清纱器(另配)

电机　　主电机2×2.2kw
