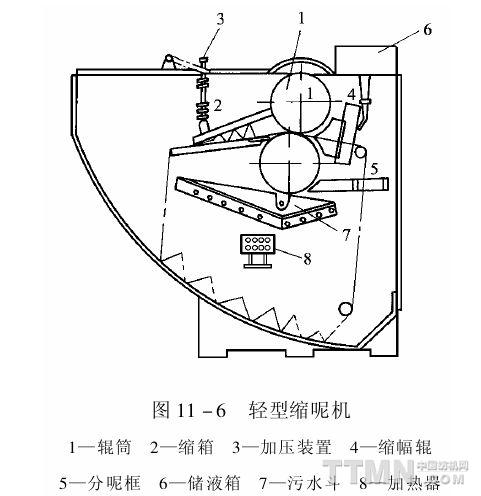

在缩箱内有一对橡胶缩呢辊，上辊为被动辊，下辊为主动辊。缩呢时毛织物经过两缩呢辊的轧点，进入缩箱。缩箱由底板和活动压板组成，使呢坯长度收缩。底板与水平成10°～16°，可以调节。压板由加压装置向下加压，控制毛织物在缩箱内经向所受的压缩作用，上压板的压力可根据需要进行调节。底板倾斜角度越小，上压板压力越大，缩箱内织物拥塞越多，经向收缩作用时间越长，经缩就越大。缩幅辊是一对间距可调的直立小橡胶辊。调节两辊之间的距离，可以控制毛织物纬向的幅缩。分呢框是一个长方形框架，装有数根可以自由旋动的铜质隔棒，每匹呢坯穿过一个分隔，使织物运行时各匹之间不致相互缠结。分呢框与自停装置相连，当织物打结或出现设备故障时，分呢框吊起，设备自动停机。
毛织物缩呢时的运行路线为：缩呢轧辊→缩箱→缩呢槽→导辊→分呢框→导辊→缩幅辊→缩呢轧辊
缩呢过程是：毛织物以环形绳状进入设备，由缩呢辊牵引在缩呢机中循环。织物先经过缩呢辊的轧点挤压，并推向缩箱，在缩箱压板的作用下使织物经向收缩。织物出缩箱后落入缩呢箱，经分呢箱和缩幅辊，进入缩呢辊轧点，又推入缩箱。织物在缩幅辊处获得幅缩。如此柱复循环，完成缩呢过程。
3．洗缩联合机
洗缩联合机是洗呢机与缩呢机的有机结合，可同时达到既缩呢又洗呢的目的。结构如图11—7所示。在洗呢机的上、下轧辊前后加装缩幅板和缩箱即成为洗缩联合机。
采用洗缩联合机洗呢时，具有轻度缩呢作用。但缩呢效率低，缩后织物的绒面较差，因此，它不适宜于单独的缩呢加工。
四、染色机
毛织物的染色可分为散毛染色、毛条染色和匹染三种。所用染色设备有散毛染色机、毛球(条)染色机和松式绳状染色机。它们的结构和性能详见本书第七章相关内容。
