设备结构和工作过程：

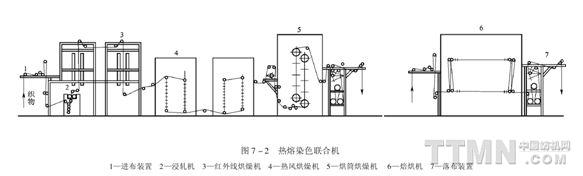

热熔染色联合机的组成根据被染色织物的纤维类型和染色要求而各有差异。用于纯涤纶或涤棉混纺织物分散染料染涤纶的热熔染色机主要由平幅进布架、卧式二辊均匀轧车、红外线烘燥机、组合式横导辊热风烘燥机、双柱烘筒烘燥机、导辊式焙烘机、平幅水洗机、烘筒烘燥机、平幅落布架及传动装置等组成，如图7—2所示。
1．卧式二辊士林(分散)均匀轧车部分
包括主、被动轧辊，加压装置，浸轧槽，液面和温度自控装置，机架及传动等部件。用于浸轧分散染料染液。
2．红外线烘燥机
在均匀轧车后安装有两排红外线烘燥机，用于浸轧染液后织物的预烘，避免染色织物因烘燥不匀而产生染料泳移，影响产品质量。
3．横导辊热风烘燥机
两台组合式横导辊热风烘燥机安装在红外线烘燥机后面，用于对织物的进一步烘干。该机操作、清洁、检修方便，烘燥温度均匀，占地面积小，结构简单，比一般卧式热风烘燥机使用方便。
4．导辊式焙烘机
它的结构在本书通用单元机械部分已做介绍，容布量为98m，烘房温度为220°C，蒸汽加热保温。采用煤气燃烧升温装置，升温时煤气耗用量为76m3／h，正常时为40m3／h。上排安装外径为l00mm包不锈钢主、被动导辊各12根，主动辊由0.49N•m力矩电动机拖动：下排安装外径为l00mm包不锈钢被动导辊25根。机台顶部和底部为加热室，内装煤气燃烧器、电火花煤气自动点火装置。循环离心风机风量为16600m3／h，排出高湿热风从主风道通往各只风嘴(风速为16m／s)。温度自控系统装有二位三通先导电磁阀和自动调节煤气进量的薄膜阀。降低出布布温的3根外径为300mm包不锈钢的冷水辊，均由0.98N•m力矩电动机拖动，安装在出烘房区域。烘房顶上装有排气风机，风量为3320m3/h。
5．冷却辊
在焙烘机的后面安装有冷却辊，以迅速降低布面温度，防止织物产生永久性折皱。
|
