钢片综的分类、规格和技术要求：
一、钢片综的分类
(1)根据钢片综的结构不同，钢片综可分为单列钢片综和双列钢片综。

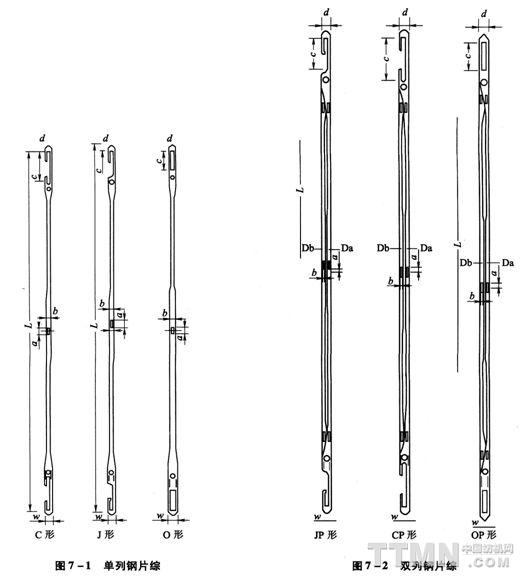

①单列钢片综分:C形、J形、O形，见图7—1。
②双列钢片综分:OP形、CP形、JP形，见图7—2。

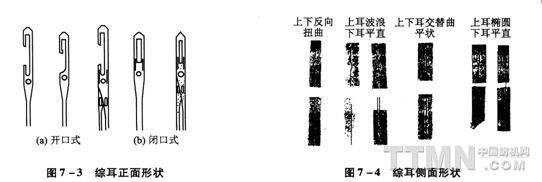

(2)根据钢片综综耳的形状可分为:开口式钢片综和闭口式钢片综两大类。综耳形状见图 7—3、图7—4。
①正面形状。
②侧面形状。
(3)按照产品所用材料分:
①碳钢钢片综。
②不锈钢钢片综。
二、钢片综的规格
(1)开口式钢片综的基本尺寸见表7—1。

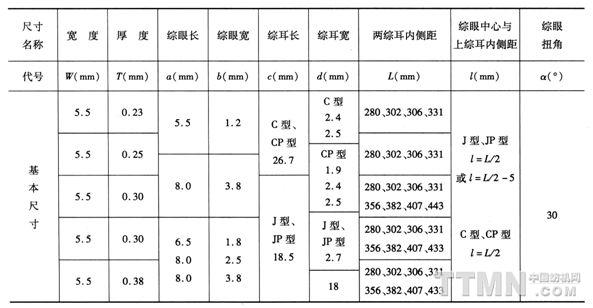

表7—1 开口式钢片综基本尺寸
(2)闭口式钢片综的基本尺寸见表7—2。

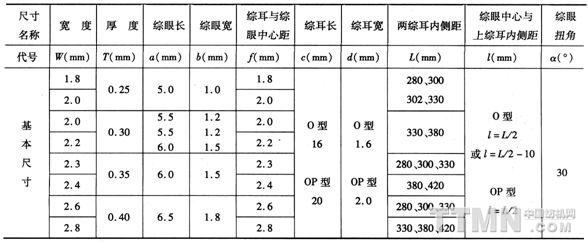

表7—2 闭口式钢片综基本尺寸
三、钢片综的技术要求
(1)钢片综基本尺寸的极限偏差应符合表7—3规定。
表7—3 钢片综基本尺寸极限偏差 (mm)
(2)钢片综的硬度:O形、C形、CP形、J形、JP形、OP形等钢片综的硬度为392—493 HV0.2，同批钢片综的硬度值差异不得大小60HV0.2。
(3)钢片综光滑无毛刺，综眼内表面粗糙度为Ra0.8μm，其余部分表面粗糙度为Ral. 6μm。
(4)采用碳素钢制成的钢片综表面经镀层处理，镀层厚度应大于0.003 mm，镀层表面不得脱落起泡。
|
