二、综框的技术要求
(1)综框的平面度≤1 mm。
(2)综框的垂直度(侧档与标准角尺的间隙)≤1 mm。
(3)综框的驱动钩应牢固地固定在横梁或侧档上，确保驱动钩不松动或脱落。
(4)综框的连接需牢固，确保综框在高速运动中，受载各种张力后不散架，能正常运行。
(5)综框的横梁需平直和坚固，抗拉强度σb ≥240MPa。横梁的截面尺寸根据织机、织物等参数选用，确保其有足够的强度。常用截面有连体横梁、分体横梁，主要尺寸见表5—1、表5—2。

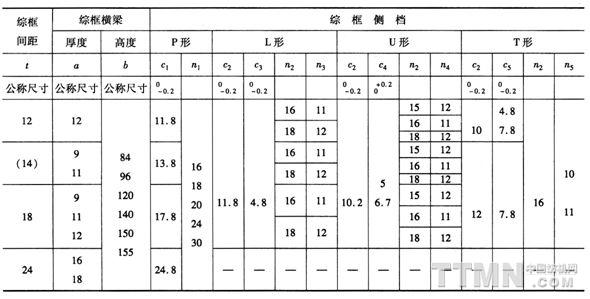

           表5—1  连体式综框尺寸(间距、横梁、侧档)                    (mm)

注 1.综框间距:织机上两个相邻综框的中心距。通常综框间距等于开口运动的间距。
2.括号内尺寸，新设计尽量避免采用。

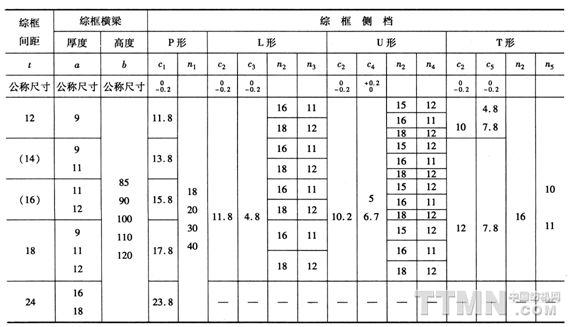

             表5—2  分体式综框尺寸(间距、横梁、侧档)            (mm)

注 1.综框间距:织机上两个相邻综框的中心距，通常综框间距等于开口运动的间距。
2.括号内尺寸，新设计尽量避免采用。
