一、M8300型多相织机的结构
M8300型喷气织机由独立的组件组成(图5—2)，即：
(1)经纱和梭口形成独立组件。
(2)织造独立组件。
(3)卷布控制组件。
(4)纬纱供给组件。

经纱组件部分由经轴、导纱辊、经纱调节装置组成。设计成织造独立组件及经纱和梭口形成独立组件的主要目的，是使经纱组件成独立模块，更换经纱变得更迅速(少于45 min)。在经轴直径达1600 mm(通常为940～1250 mm)和在恒压力式卷布装置上卷布时，更换经轴所花费的时间至少缩短1/3。
转动织造滚筒属织造组件供给组件，它可以正反转动。

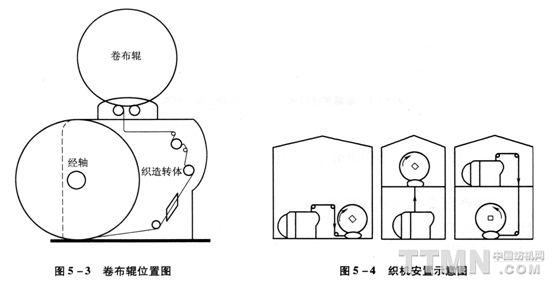

中央电气控制元件和纬纱供给组件都集中装在机架上。依据场地面积大小，卷布装置可以安排在织机上方(图5—3)。织机的安装也可以多种形式，如图5—4所示，卷布轴可在允许条件下尽可能多的设置。
纬纱供给组件由每一个纱线的喂入元件组成。

二、M8300型多相织机的基本原理
M8300型多相织机是基于连续线性梭口的原理(也称多相线性梭口原理)，有4个梭口，连续打开，4根纬纱依次分别引入经向4个梭口内。如图5—5所示。
