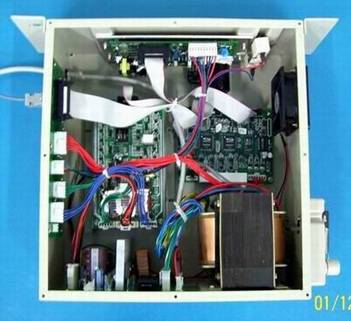

高性能LZ-2290A-SR直驱式电脑曲折缝纫机电控系统SSC-8500A
产品技术与特点
电控系统让曲折缝纫机实现全方位的数控化。
主轴由高速数字交流伺服系统直驱
运动轴由带细分电流反馈式的二五相步进系统控制
系统结合传感器与电磁铁完成光、机、电一体化的智能控制
系统整体运行具有快、准、柔（噪音小）的特点
系统可以完成各类花型的高效加工与缝制
系统配以人机界面（手操盒），便于完成输入与控制的操作
系统加工的花型数据可以由用户通过手操盒自行编辑输入
系统可以接受来自PC机专用软件产生数据以及相关的数据交互共享
系统具有运行状态指示或错误自诊断的功能
系统具有大幅节约能耗的特点
主轴为交流伺服直驱控制
摆针机构采用步进电机控制
倒缝机构采用步进电机控制
自动剪线、扫线，自动倒缝功能
用户可根据需求手动编辑花型
可通过PC机编花软件下载花样
最高可以存储1000种花样
最大缝速5000rpm
性能指标：
一 摆针距离与主轴速度关系表
1、当摆动距离为0.0 mm-2.0mm时，最高速度5000spm
2、当摆动距离为2.1mm - 3.5mm时，最高速度4500spm
3、当摆动距离为3.6mm - 5.0mm时，最高速度4000spm
4、当摆动距离为5.1mm C 6.5mm时，最高速度3500spm
5、当摆动距离为6.6mm - 8.0mm时，最高速度3000spm
二 送布距离与主轴速度关系表
1、当送布长度的变化距离为0mm时，最高速度5000spm
2、当送布长度的变化距离为0.1mm – 2.0mm时，最高速度3500spm
3、当送布长度的变化距离为2.1mm - 3.0mm时，最高速度3000spm
4、当送布长度的变化距离为3.1mm - 4.0mm时，最高速度2500spm
5、当送布长度的变化距离为4.1mm - 10.0mm时，最高速度2000spm
