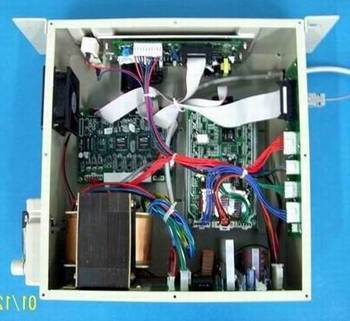

KE-430D型套结机电控系统
功能特点
电控系统让曲折缝纫机实现全方位的数控化。
主轴由高速数字交流伺服系统直驱
运动轴由带细分电流反馈式的二五相步进系统控制
系统结合传感器与电磁铁完成光、机、电一体化的智能控制
系统整体运行具有快、准、柔（噪音小）的特点
系统可以完成各类花型的高效加工与缝制
系统配以人机界面（手操盒），便于完成输入与控制的操作
系统加工的花型数据可以由用户通过手操盒自行编辑输入
系统可以接受来自PC机专用软件产生数据以及相关的数据交互共享
系统具有运行状态指示或错误自诊断的功能
系统具有大幅节约能耗的特点
主轴为交流伺服直驱控制
X/Y轴由步进马达驱动
抬压脚、夹线由步进马达驱动
自动剪线、扫线、抬压脚
用户可根据需求手动编辑花型
可通过PC机软件编花下载
最高可以存储1000种花样
最大缝速3200rpm
一 主要指标：
1、最高缝纫速度：3,200rpm
2、尺寸（X×Y）：最大40×30mm
3、送布驱动方式：Y – θ间歇送布（步进马达驱动）
4、针距：0.05~12.7mm
5、最大针数：210,000针(包括可加的200,000针)
6、压脚/钮扣夹上升量：最大17mm
7、数据存储方式：快擦写存储器(使用CF卡可以追加任意种缝纫图案)
8、用户程序、循环程序数：50/9
二 系统运行性能参数
1、当X/Y/Z/U步进马达长期工作最大温升，指标为35℃
2、当主轴伺服马达长期工作最大温升，指标为35℃
3、当低速工作最大噪音，指标为79db
4、当高速工作最大噪音，指标为86db
5、当伺服主轴停针位置精度，指标为±3dear
