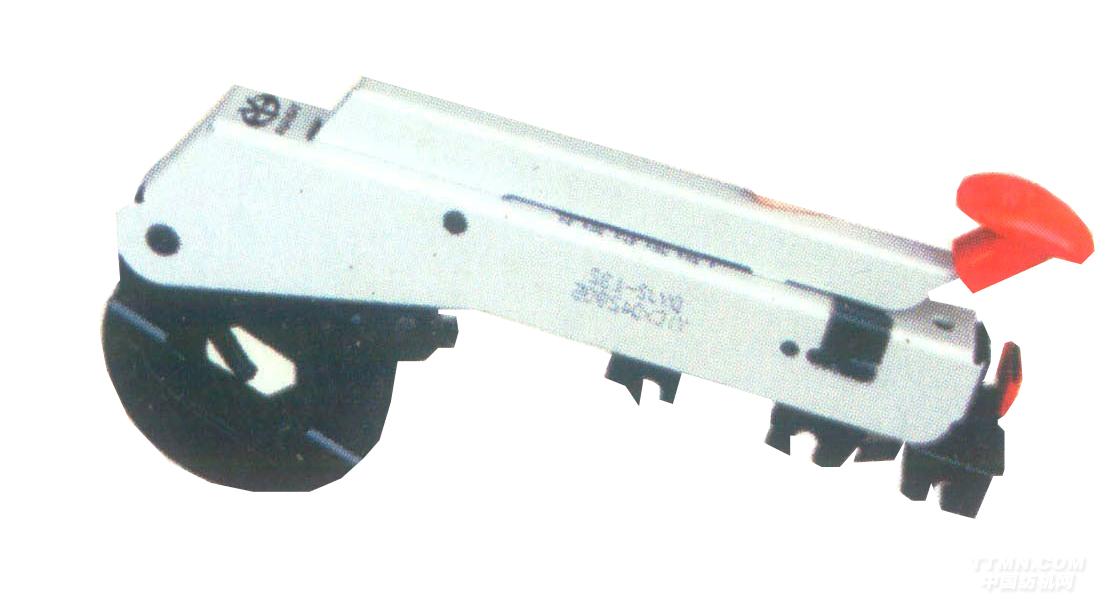

SDDA2122PLA/SDDA2122PLB型气动加压摇架

日照裕华机械有限公司

2011年09月08日　　来源：中国纺机网编辑部

SDDA2122PLA/SDDA2122PLB型气动加压摇架             专利号为：ZL02259552.X
*适纺范围：
    本产品适用于各型环锭纺细纱机，采用三罗拉双皮圈平面牵伸形式。可纺50mm以下纯棉、人造纤维及其合成纤维。
*结构特点：
    本摇架采用气囊杠杆机构加压，调节气囊压力，可对整台机摇架上罗拉进行无级调压。当气囊压力定值时，改变变换轴位置，上罗拉可得到不同压力值且加压稳定，调整方便，适应多种纤维材料。皮辊修磨后，经调节仍能保持所需压力。
    停车卸压时，皮辊除残留压力外无载荷，这样可避免皮辊变形，再开车时可减少纱线断头率，提高成纱质量。
上罗拉隔距调整范围宽，前中最小隔距可调整到46.5mm。
    摇架锁紧机构采用四连杆机构，自锁性强，加卸压方便，适应纺织女工操作，且锁紧可靠，经多次重复卸压，摇架压力仍能保持不变
    摇架掀起后刚性定位角度为二档：一档45°，二档70°，可方便地进行平车保养等工作。

SDDA2122PLB型摇架，采用了六角握持管定位，压力更稳定。
