欧瑞传动电气有限公司

2011年05月26日　　来源：中国纺机网编辑部

　　　　　　　　　　　　　　　　采用美国专利技术——欧瑞传动防雷系列
E-XEPI

欧瑞传动电气有限公司的防雷产品采用美国专利技术，按照美国标准UL1449《Transient Voltage SurgSuppressors》生产，EPI/60产品采用台湾隆科公司优质阀片，通过了北京雷电防护装置测试中心和工信部通信产品防雷性能质量监督检验中心测试。具有通流容量大、响应时间快、冲击寿命长等优点。E-X系列信号线保护器采用国际知名品牌德国EPCOS器件，技术先进、安全可靠，产品通过北京雷电防护装置测试中心检测。产品的使用效果得到有效的验证，公司产品已投保产品质量险并在山东省防雷中心备案。

EPl/60电涌保护模块：

适用于220/380V用电设备的电源浪涌吸收保护
EP1/60产品为模块式，DIN轨式安装
3片一组，可更换模块，维护方便
该产品具有通流能量大，响应速度快、工作残压低等特点
采用高强度阻燃性PC或PBT塑料
EPl/60电涌保护模块正常状态下，三个模块显示窗呈黑色、失效后，显示窗呈红色，只需更换相同的模块即可、
产品各项性能指标均符合国际电工委员会IEC标准，并通过北京雷电防护装置测试中心和工信部通信产品防护性能质量监督检验中心检验，技术先进，安全可靠。
具体参数见下表：

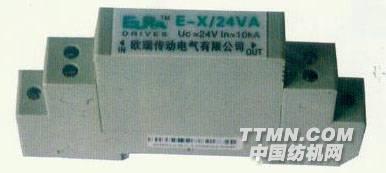

E-X型信号防雷器：

功能与特点：
E-X型信号防雷器用于保护敏感的信号线路，使其免受雷电感应电压、电源干扰、静电放电等造成的损坏。
采用多级保护电路，实现对设备的精细保护
提供差模和共模保护模式
采用擂拔式设计，切换保护模块时信号传输不会中断，维护方便
选用世界名牌元器件，生产工艺先进，通流容量大，残压水平低，反应灵敏、性能稳定、工作可靠
标准35mm导轨安装，接口形式为标准螺丝固定，安装便捷

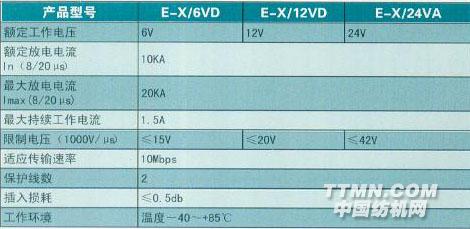

具体参数如下：

接地线注意事项：
1、连接时，先将接地引线与配电箱内地排相连，再将相线与相线连接。各线连接时，线应短、

直且不能打直角弯，配电箱内地排与变频器PE端子连接线长度不应大于0.5m，防雷器地线与配电箱地排连接线长度不应大于0.5m。电源防雷器相线截面积不应小于10mm，地线截面积不应小于16mm，信号线防雷器地线截面积不应小于1.5mm。配电箱内地排与接地汇流排连线截面积不应小于16mm。
2、地网接地电阻值不应大于10Ω。根据地形可开挖条形、方形、L型、星型沟槽，沟槽深度为0.5m,沟槽内间隔5m打入一根垂直接地极，如果土壤条件较好（黄土、黏土、沙土），打入三至四根即可，如是砂石结构需打入八根，尽量避免在岩层上做地网。垂直接地极可采用Φ20的圆钢或L50×5的角钢，长度为1.5m到2.5m。如地网近无人活动，也可以不挖沟，直接将接地极打入地下。垂直接地极用40×4的扁钢连接起来，然后用截面积不小于16mm 的铜导线连到配电箱地排。

电源进线侧加装电源防雷模块，抑制电源线路上的感应电涌。
信号进线侧加装信号防雷器，抑制信号线路上的感应电涌。（具体连线见图1）

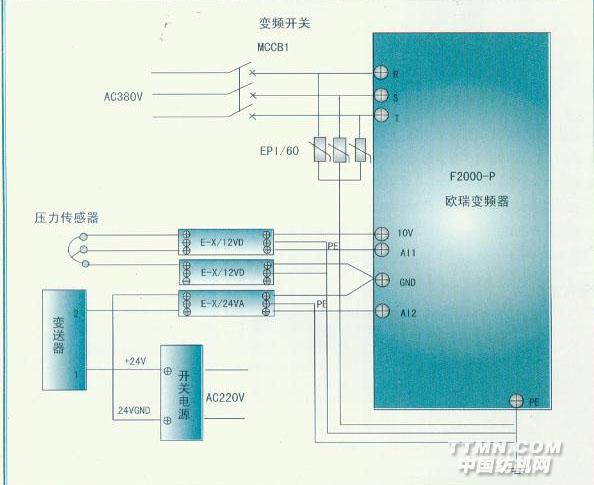

连线图（图1）：
