国内专业研制、生产纺织出样设备——江阴市通源纺机有限公司
江阴市通源纺机有限公司是国内研制、生产纺织出样设备起步最早、品种规格最齐全的企业，也是样品整经机、单纱浆纱机以及全自动剑杆织样机等出样设备国家标准的起草单位。公司地处无锡江阴周庄镇，占地面积50多亩，毗邻闻名中外的华西村。
公司技术力量雄厚，拥有中、高级工程师30多人，中、高级技师50多人；生产经验丰富，现有各类金加工设备100余台套，其中有激光切割机、数控折边机、数控铣床、加工中心、全自动喷涂生产线等先进设备。
“质量高于一切”。是本公司一贯的经营宗旨，我们从产品开发的研制阶段起就把质量放在第一位，这一宗旨始终贯穿于制造、调试、售后服务等整个生产过程。高品质的产品质量带来了良好的市场效益。目前公司的产品被国内众多知名厂家采购。如：中国华芳集团、山东鲁泰、宁波雅戈尔、海澜集团等，国内市场占有率达到60%以上，产品还远销东南亚、欧盟等国家。

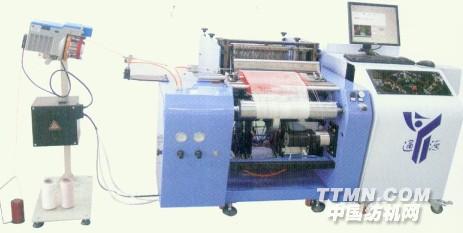

SGA598型全自动喷气织样机

机器的技术参数及性能指标

织样机主机
幅宽：12英寸、20英寸、24英寸
送经：采用步进电机积极式电子送经，（可选配数显张力控制送经），可选双轴或多轴
卷取：采用步进电机卷取，纬密范围1-1000根/英寸
开口：20页棕框（含2页绞综），选配可增至24页
选色：1-6色选纬（选配）
打纬：伺服电机控制凸轮打纬
引纬：喷气引纬
纱支范围：5-500tex
车速：30～60纬/分
配套气源：630L/min（20’、24’）

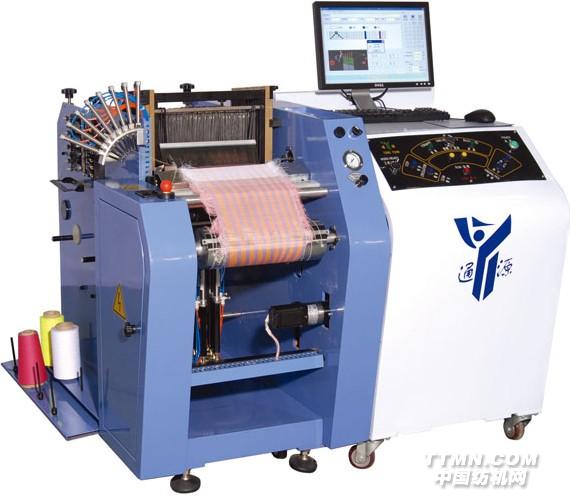

SGA598型全自动剑杆织样机
我公司追踪国际最先进的出样方式，开发了织物快速出样系统的系列设备，一GA391、GA392型系列单纱浆纱机、GA193、GA196系列全自动高速样品整经机、SGA598型全自动剑杆织

样机，喷气织样机以及SU222型全自动小样分条整经机。
该系统技术先进、功能全面，缩短了出样周期、降低了出样成本，给生产管理带来了极大的方便。
其中GA193型全自动高速样品整经机、GA391型单纱浆纱机、SGA598型全自动剑杆织样机已经通过江苏省科技成果鉴定，达到国际同类产品的先进水平，填补了国内空白。

　　SGA598型全自动剑杆织样机是织物快速准确出样系统中的织物小样机设备，是我公司推出的新机型，其关键部件采用进口件、上机工艺参数调节方便，织样与成品的风格保持一致。适应棉、毛、丝、麻、化纤、混纺等各类织物的小样试织和产品开发。

中央控制台 可调经位置线 纬纱新纱自停 八色选纬

机器的技术参数及性能指标
织样机主机
幅宽：筘幅12英寸、20英寸、24英寸
送经：采用步进电机积极式电子送经，（可选配数量张力控制送经），可选双轴或多轴
卷取：采用步进电机卷取，纬密范围1-1000根/英寸
开口：20页棕框（含2页绞棕），选配可增至24页
选色：8色全自动选择
打纬：分可调式气缸打纬和伺服电机控制凸轮打纬
引纬：分气动控制引纬和伺服电机引纬
纱支范围：5-500tex
车速：30～45纬/分
配套气源：0.45—0.75Mpa，530L/min（12’），630L/min（20’、24’）
外形尺寸：660×1150×1100毫米（长、宽、高）（12’）
860×1150×1100毫米（长、宽、高）（20’）
1060×1150×1100毫米（长、宽、高）（24’）
中央控制台
硬件：P4 C3.0CPU/512W内存/80G硬盘/键鼠/17英寸液晶显示器：S7-200可编程控制器：
软件：WINDOWSXP操作系统
外形尺寸：698×660×100

0毫米（长、宽、高）（12’，20’）
外形尺寸：698×750×1000毫米（长、宽、高）（24’）

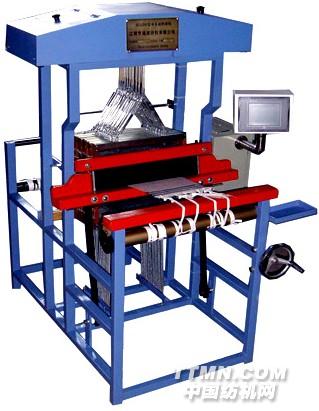

SGA598半自动打样机

三、产品主要部件清单
序号部件名称生产企业或品牌
1气缸 台湾亚德客
2电磁阀台湾亚德客
3PLC 德国西门子
4触摸屏 台湾easyview
5接近开关 德国图尔克

机器的技术参数及性能指标
（1）、幅宽：筘幅20英寸；
（2）、选色：手动；
（3）、棕数：16页；
（4）、卷取：手动；
（5）、打纬：手动；
（6）、提棕：电脑PLC控制、气动开口；
（7）、气源控制：气源压力0.45~0.8Mpa，最大耗气量200L/min；
（8）、电源：额定电源220伏，频率50HZ；
（9）、外行尺寸（mm）：1300*980*1510。

结构特点
（1）、本机采用无缝矩形钢管整体焊接而成，结构合理，刚性好；机器外表采用烤漆处理，亮度好，外型美观；
（2）、采用气动提棕开口装置，避免了传统纹钉机械结构易磨损等缺点；动作平稳，噪音小，可靠性高；
（3）、电器系统采用PLC控制触摸屏，同时存贮6个纹板，并且每个纹板可达1000行，并且预留电脑插口，可以实行PC和PLC通信。

织样机附件

立式穿综架 计数摇纱架

SU222型小样分条整经机

SU222型小样分条整经机是我公司专为全自动剑杆织样机研制开发的配套设备。它可以将数量较少的筒子整经为窄幅的织轴，供样品织机织造。它具有效率高、经纱张力均匀、节约原料的优点。另处，本设备还可以用于商标带、缎带以及安全带的整经生产，完全满足窄幅样织物的整经要求。

机器的技术参数及性能指标
工作幅宽：最大520毫米
盘头直径：最大190毫米<

纱支范围：5-500TEX
滚筒锥度：1：8
整经速度：最大140米/分钟
电机功率：整经：1.1千瓦
倒轴：1.1千瓦
伺服：0.75千瓦
筒子锭距：150×150，200×200毫米
筒子锭数：60锭(也可根据用户要求而定)
机器占地尺寸：2340×1760×1850(长、宽、高)毫米

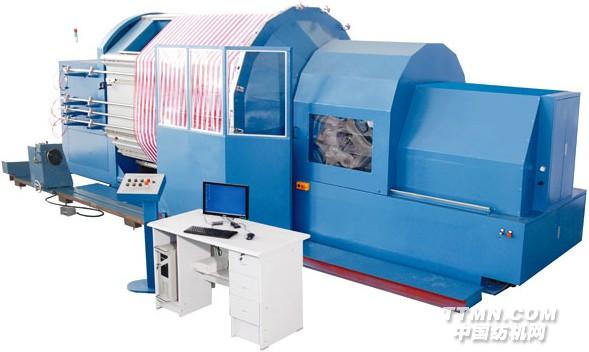

GA196型高速全自动样品整经机

本设备是我公司专为纺织企业打样而研制的新型单纱整经机，它可以自动地对产品样品、织造样品及试验用的小批量织物进行整经，具有效率高、准确性好、节约原料等特点，适合于毛纺、棉纺、化纤、真丝、色织、毛巾、家纺等行业出样及产品开发。也可以为纺织实验室做样品研究开发。

机器的技术参数及性能指标
工作幅宽：2200毫米
整经速度：最大1000米/分
纱支范围：5-500tex
整经长度：21-560米（取决于纱线的号数和整经密度）
筒子架容量：16只
织轴卷绕直径：1000毫米
配备上落轴装置、上油（蜡）装置（选配）
采用无接口的同步形带
电机功率：15KW×1、4KW×1、0.2KW×16、0.2KW×1、0.37KW×1、0.25KW×1、0.06KW×2、（0.37+2.2）KW
机器占尺寸：10500×4600×3000（长、宽、高）毫米

GA193-400型小样整经机

技术参数及性能指标
工作幅宽：200-700毫米
整经速度：0-600米/分
纱支范围：5-5000tex
整经长度：2.4米、3米
筒子数：1只（可手动换纱）
经纱排列：由伺服电机控制，精度可达0.01毫米
织轴直径：60毫米
机器占地尺寸：1700*1000*1300（长、宽、高）毫米

SU333型边纱整经机

<

技术参数及性能指标
一、基本参数：
1、工作幅度：标准织机边盘（可根据用户特制）
2、盘头直径：250mm（可根据用户特制）
3、纱支范围：5-500tex
4、整经速度：最大 150m/min
5、电机功率：整经电机：180W（变频控制）
6、筒子锭距：220*240（mm）（也可根据用户要求而定）
7、筒子锭数：60锭
8、压轴加压：气动加压（压力可调）
9、机器占地面积：5980*2120*1700 （长、宽、高）毫米

二、结构特点：
1、全机由筒子架、经纱卷绕机构二部分组成。
2、筒子架采用固定式外引纱结构，两立柱张力器，经外线式断头自停。
3、卷绕机构会上的经轴张力采用气动加压压辊机构，平行加压，压辊张力无级可调。
4、整经速度有由变频器控制，接近开关计长，准确可靠，人机界面采用西门子文本显示器，操作方便，显示清晰直观。
5、根据边盘的整经工艺要求。筒子数在10-60只范围内可任意调整，该机采用步进电机脉冲控制，经纱交叉卷机构，精度达0.01mm/r，在整经过程中，经纱实现交叉卷绕动作，从而使边纱经轴表面平整。

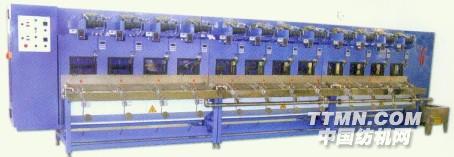

GA392型单纱浆纱机

机器的技术参数及性能指标
锭数：4，8，12，16，20锭
车速：20～300米/分钟（视纱线品种而定）
纱支范围及适应品种：5～500tex，棉、毛、丝麻绸、化纤等。
计长计速方式：电子式，液晶显示速度。
控制方式：单锭控制，烘房里的转笼电机采用变频或无级调速器
调速：槽筒采用伺服跟踪。
电机功率：0.18kw/锭（转笼电机）、0.75 kw/锭（槽筒电机）、1.8 kw/锭（烘房）、约1.1 kw/锭（热循环电机）、浆泵电机0.75 kw、浆槽加热3 kw。
机器占地尺寸：4锭尺寸为3100×850×1750（

长、宽、高）毫米，其它以4锭为基准，每增加4锭长度增加1900毫米，宽和高不变。

卷取机构、化纤 卷取机构、棉纺

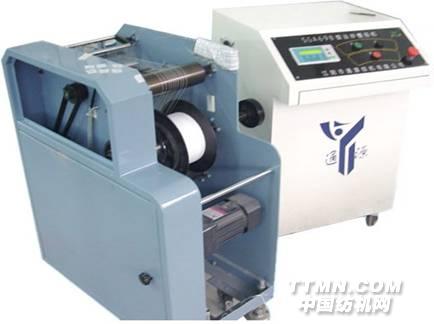

GA391型（卧式）单纱浆纱机

本设备将单要纱线自动上浆、烘干、卷绕成满足后道工序生产的筒子架，简化了生产的工艺，扩大了浆纱的范围，减少了浆料和原料的消耗，广泛适用于毛纺、麻纺、棉纺、化纤、色织、工业制线等行业。

浆纱筒子 贮纱机构 精密齿轮箱，调节纱线张力 纱线的浆纱路线、电子计长装置

上下压浆辊
机器的技术参数及性能指标
锭数：6，12锭；
车速：20-360米/分钟(视纱线品种而定)
纱支范围：5～500tex
烘房加热方式：蒸汽或电加热
电子式计长：速度显示
电机功率：0.12×12KW、0.75KW、1.1KW（12锭）
0.75KW（6锭）、0.031kw、1.8KW/锭（电加热）
机器占地尺寸：3300×1500×1700(长、宽、高)毫米
本公司遵循持续发展的策略，对本文档中描述的任何产品保留进行修改和改进的权利。
