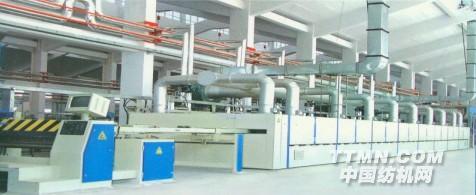

ASMA503系列无油润滑拉幅定形机

织物定形整理的工艺流程

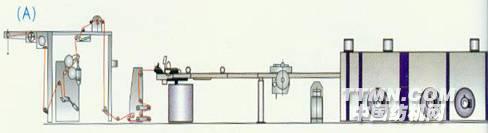

（A）适用于针织物定型整理
平幅进布→红外对中→二辊斜轧车→气动松紧→四辊整纬→下超喂→机械整纬→扩幅→上超喂→红外线探边→三指剥边、平板剥边→毛刷轮超喂→上针板→加长轨道→进烘房定形→出烘房喷冷风→张力调整→小卷装和摆幅落布

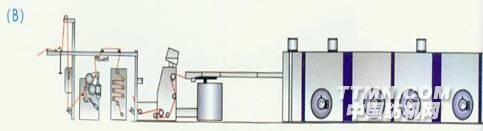

（B）适用于机织物定形整理
平幅进布→红外对中→二辊斜轧车→气动松紧→光电整纬→下超喂→上超喂→红外线探边→二指剥边→上布铗→进烘房定形→出烘房喷冷风→张力调整→冷水辊冷却→摆幅落布

门幅调节系统

（A）集体调幅方式：进布端烘房上设一或二个单独电机调幅，其余采用通轴调幅
（B）单独调幅方式：每根调幅丝杆分别由一个单独电机传动。

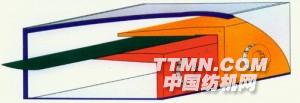

分层送风热循环系统

上下两层由二台风机分别送风，给用户提供了按需求控制送风的条件

双层送风热循环系统

燃气机热风循环系统

上层送风

下层送风
进风门调节

气动控制开关
停机时关闭风门避免织物被热空气损伤

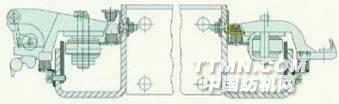

针、布铗在导轨墨条上平衡无油润滑运行。 单用布铗

单用针板座与针板 针布两用铗

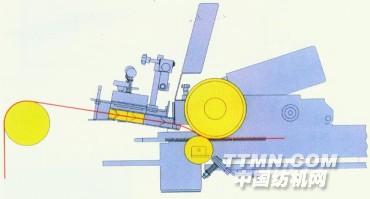

喂布上针系统

指状剥边器或板式剥边器可以避免织物产生卷边现象
采用板式剥边器工作状况

进布组合装置
提供多种形式的进布组合装置，供用户按各自的需求选择

平幅进布→浸轧组合装置 不停机换卷进布组合装置

适用于针织布的平幅进布→浸轧组合 平幅进布→浸轧→热风预烘→烘筒烘干进布组合

平幅进布→浸轧→烘筒烘干进布组合 平幅进布→浸轧→热风烘干进布组合

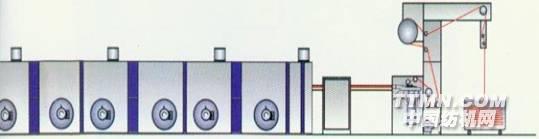

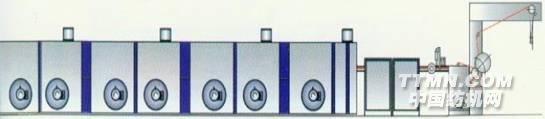

落布组合装置

摆幅与卷装两用落布装置 不停机换卷两用落布装置

摆臂落布装置 卷装落布装置 适用于针织物的小卷装及摆幅两用落布

公司简介
本公司座落在充满温情和水的美丽无锡，是国家专业化、系列化研发、生产拉幅定形机的重点生产基地，注册商标“太平洋”牌。近年集国际、国内名牌产品之优点，成功开发了新一代ASMA503系列1800mm～3600mm系列拉幅定形机。

1. 广泛适用于纯棉、涤棉、混纺及化纤平幅机织物、针织物的拉幅与定形。
2. 集三十年加工制造经验，工艺、技术、品质均领先国内水平。
3. 优良的性价比，是印染行业升级换代，提高家纺、服装面料、针织物等产品附加值

的理想选择。
部分加工设备

日本AMADA数控折弯机 日本AMADA激光切割机

日本AMADA数控冲床 瑞士AFM数控折弯机

比利时LVD数控冲床 瑞士AFM数控剪板机

数控火焰切割机
