FA421A/FA423A悬锭粗纱机
河北太行机械工业有限公司
2011年09月01日 来源：中国纺机网 编辑部
公司名称：河北太行机械工业有限公司

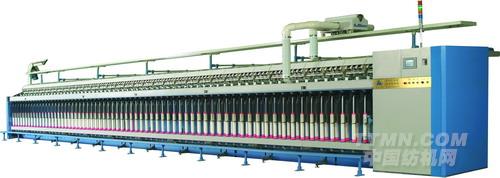

FA421A/FA423A悬锭粗纱机是在广泛吸收国内外粗纱机优点的基础上，结合国情设计研制而成。该机型具有变频调速、PLC控制、光电自停装置，机构性能稳定，张力稳定，自动化程度高，结构简单，操作方便，适用于普梳、精梳棉纤维，棉型化纤的纯纺或混纺，具有较好的经济效益和社会效益。
1、筒管旋转和龙筋升降用曲线锥轮变速
2、成形机构均由机械动作自动控制
3、粗纱机的运转及光电自停等可编程控制
4、可显示班次、班产、罗拉及锭翼转速；可控制皮带松紧、光电开关等
1、筒管旋转和龙筋升降用曲线锥轮变速
2、成形机构均由机械动作自动控制
3、粗纱机的运转及光电自停等可编程控制
4、可显示班次、班产、罗拉及锭翼转速；可控制皮带松紧、光电开关等
主要技术参数
相同部分
|
适纺纤维长度 |
四罗拉牵伸 |
22 |
|
三罗拉牵伸 |
22 |
|
|
纺纱支数 |
0.8-4.2Nm |
|
|
牵伸倍数 |
总牵伸 |
4.68-12.77 |
|
后牵伸 |
1.17-1.83 |
|
|
上罗拉直径 |
Φ28，Φ28，Φ25，Φ28 |
|
|
下罗拉直径 |
Φ28.5，Φ28.5，Φ28.5，Φ28.5 |
|
|
摇架加压载荷 |
一档 二档 三档 |
9 15 10 10 12 20 15 15 15 25 20 20 |
|
捻度范围 |
18.6-81t/m |
|
|
筒管尺寸 |
Φ45×445 |
|
|
装机功率（kw） |
总计 |
15 |
|
主电机 |
10 |
|
|
吸风电机 |
3 |
|
|
巡回吹吸风电机 |
1.5 |
|
|
控制电机 |
|
|
不同部分
|
机型 |
FA |
FA |
|
|
锭冀机械转速（r/min） |
1200 |
1350 |
|
|
最高工艺转速（r/min） |
1000 |
1200 |
|
|
锭距（mm） |
220 |
194 |
|
|
卷装（mm） |
φ152*406 |
φ135*406 |
|
|
机长（mm） |
96spl |
11880 |
/ |
|
108spl |
13200 |
11796 |
|
|
112spl |
/ |
12184 |
|
|
120spl |
14520 |
12960 |
|
|
132spl |
/ |
14124 |
|
|
机宽（含条筒） （mm） |
φ356（14） |
/ |
3021-3421 |
|
φ406（18） |
3207-3607 |
3587-3987 |
|
|
φ457（18） |
3821-4221 |
3821-4221 |
|
|
φ508（20） |
4055-4455 |
/ |
|
|
重量（kg） |
120spl |
11400 |
11000 |
