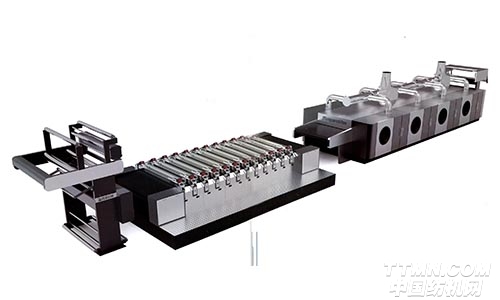

3188系列圆网印花机

2015年08月11日  来源:中国纺机网编辑部


产品介绍

1、机架采用加厚加宽的纵梁板,铸造机脚,双层撑梁结构,机架更加厚重稳固。

2、采用单梁升降网梁结构,印花台面无需升降,有效提高机台的稳定性和印花精度。

3、网梁采用优质航空铝合金型材,表面经阳极氧化和电泳处理,形成双重保护膜,防腐性能更佳。

4、网头采用进口的伺服电机和精密行星减速机,置于网梁内部,避免了因浆料填堵引起色差,并杜绝了因进水引起的电气故障,提高使用寿命,减少维护成本。

5、每个花位网梁两端均配备网头操作面板,操作更加方便。

6、新型专利——封闭式卡盘网头,杜绝浆料堵死网环,减少维护环节,降低维护成本。

7、导带纠偏采用双重纠偏装置——自动纠偏和陶瓷挡边,确保在印花过程中导带运行平稳不偏。

8、全新疏浆结构,减少浆料对机台和导带的污染,清洁环保,维护轻松方便。

9、抽屉式水洗车和上胶车,调节、清理方便,可实现循环水洗,节能环保。

10、刮印方式灵活,可根据客户需要选择刮刀或磁棒刮印方式。


相关参数

印花幅宽档数:两档(有效印花幅宽及相邻下级印花幅宽)

印花套色数:8C/10C/12C/14C/16C

圆网花回:580mm640mm819mm

标准速度:4100m/min

车别:左手车/右手车(沿布运行方向由传动侧判断)

刮印方式:刮刀刮印/磁棒刮印

传动方式:独立伺服传动

对花精度:±O.1mm

对花调节范围:纵向:不限:横向:±10mm;斜向:±3mm

烘房形式及节数:普通烘房,松式烘房

热源:蒸汽、导热油、液化气或天然气

烘房工作温度:130℃导热油或燃气/110℃蒸汽加热


电力规格

动力电源:380VAC(±5)50Hz 3PHASES

照明电源:220VAC(±5)50Hz 1PHASE

防护等级:IP54

接地方式:TNS

装机总功率:96kw


其他参数

压缩空气压力:0.60.8MPa

自来水压:>0.2M0a

环境温度:15℃一40

相对湿度:5080


联系方式:

公司名称: 福建省

佶龙机械有限公司

联系电话: 0595-88181856

联系传真: 0595-88185908
