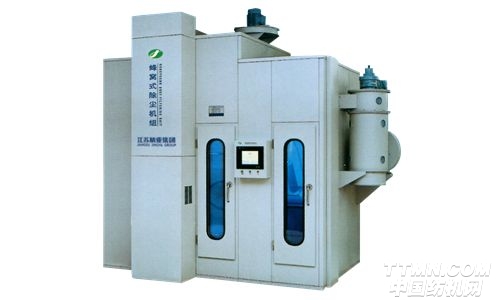

JYFO系列蜂窝式除尘机组

2015年08月11日　　来源：中国纺机网编辑部

概述

JYFO型蜂窝式除尘机组是江苏精亚集团公司的江苏精亚环境科技有限公司和江苏精亚空气工程研究院在吸收国内外先进技术的基础上，大胆创新、精心研制的一种新型、高效、节能的除尘设备。

该产品已获国家发明专利和实用新型专利，经专家会议评审和国家科技情报研究所对国内、外同类产品检索，确认“该产品属国内首创，达到国际先进水平”。荣获’97国家科技进步三等奖，被列入国家级重点新产品计划。

蜂窝式除尘机组实现了纺织除尘设备机电一体化、机组化。具有结构紧凑、流程合理、占地省、阻力小、能耗低、效率高等优点。可广泛应用于棉、毛、麻、化纤、造纸、烟草等轻纺工业的空调除尘系统，过滤和收集空气中的纤维和粉尘，达到净化空气的目的。

结构原理

蜂窝式除尘机组的工作原理

蜂窝式除尘机组是由第一级除尘机组和第二级除尘机组构成的机电一体化的除尘机组。第一级除尘机组主要过滤、分离、收集被处理空气中的纤维和尘杂;第二级除尘机组主要过滤、分离、收集第一级过滤后空气中的微粒粉尘，使空气净化到可以回用或排放的标准。

第一级除尘机组结构原理

组成：圆盘过滤器、密封箱体以及组装在箱体上的纤维压紧器和排尘风机。

原理：利用旋转吸嘴吸除阻留在圆盘滤网上的纤维尘杂，通过纤维压紧器分离，纤维尘杂压紧排出，含尘空气由排尘风机抽吸排回第一级箱体。

第二级除尘机组结构原理

组成：蜂窝滤尘器、密封箱体以及组装成一体的粉尘分离压紧器、集尘风机。

原理：蜂窝式滤尘器是由阻燃长毛绒滤料制成圆筒形小尘笼，按每排六只布置成“蜂窝”状，含尘空气通过小尘笼时粉尘被阻留在尘笼内表面，而滤后空气得以净化。六只小吸嘴由机械吸臂驱动按程序依次吸除每排尘笼中的粉尘，以保持滤尘器正常工作。集尘风机通过小吸嘴吸尘并送入粉尘分离压紧器进行分离与压实收集，分离后的空气直接返回滤尘器内。

电控系统

第一、二级除尘机组的电气控制元件集中组装在一个电控柜内，电控柜可以布置在除尘室内外适当的位置;在机组

面板上装有电气操作箱，便于机组的调试和运行操作。第二级除尘机组的运行由可编程序控制器自动控制，电控柜内装有安全保护和报警装置。

应用形式

1.蜂窝式除尘机组运行方式可以正压运行;也可负压运行，耐负压1800Pa。

2.机组进风方式可以直接从第一级箱体的顶板、侧墙板开孔进入[板开孔范围(B一200)×620);因为机组第一级无底板，可以由地下风管或风沟直接进入，进风速度一般上进风取8～10m/s为宜，下进风应≥12m/s。

3.机组负压运行时，须另加后风箱与风机连接(后风箱参看附图四)。

4.第二级滤尘机组单独使用时，须另加二级进风箱(750×2030，参看附图五)，进风方式同一级进风方式。

订货须知

1.根据工艺条件(工序、设备、原料、品种等)合理选择除尘机组规格及技术参数;并确定进风管口形状、大小、

位置尺寸。

2.本机组成套(含主机、辅机、电控柜、机组内配置电线、风管)供应。第一、二级机组也可以
