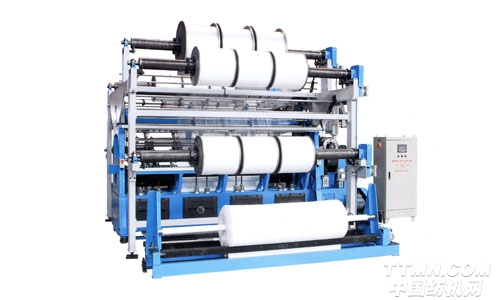

YJHDR6

?

?

用途：

本机是双针床拉舌尔型经编机，适合于各类化纤、人造丝及部分天然原料，毛纱常用原料(涤沦、晴纶及包覆丝)，主要用于服装面料、玩具绒、席梦思面料、毛毯及装饰面料等方面的加工。

成圈机构：

1 YuHDR6型经编机成圈系统采用了优化设计的曲轴连杆驱动，运动较曲柄偏心连杆更平稳可靠，且织造效率高、噪音小。

2织针采用了嵌插式的舌针机构，替代了以往的锡基式针块，利于保持织针的长期使用刚度和良好的织物效应。织针损坏更换简便，有益减少此时织物的破损程度。

3本机采用了先进的EBA电子送经系统、电子牵拉系统，较机械式送经、机械式牵拉更加稳定，操作方式更加简便、可视性强、人性化程度高，可织造出布面效应更好的优质坯布。设备的外型布局合理简洁，并且有整经能耗小和噪音低的特点。

4．本机采用的是N型编花凸轮横移机构，与以往的N型链块比较，具有横移机构更加精准、对梳栉冲击力小、横移平稳的优点，从而能更好的编织出优质的坯布。

主要技术参数

机型：YJHDR6

针型：舌针

机号：E16，E18，E22，E24(针数／英寸，

工作幅宽：90”(2286mm)，100”(2540mm)，110”(2794mm)，136”(3454mm)

梳栉数：5把(其中4把地梳1把毛梳)可订做2把毛梳：

脱圈针槽板间距：10～60mm

经轴架型式：分离式经轴架

横移机构：N型梳栉横移机构，4行程或6行程链块或凸轮控制梳栉横移

送经型式：EBA电子送经系统

密度范围：3.93～28.66横列／厘米cm

最高编织速度：1000横例／分(R．P．M)

最大卷取直径：1270mm 50inches

电机功率：主电机：2.2Kw，慢动电机：O.37KW，卷取电机：0.37KW

机器外型尺寸：4200x5700x3500
