主要技术参数
机器锭数:240/264/288
节数:10/11/]2
节距:1440
每节锭数:24
锭距(mm):110
D2最高机械速度:1200
加工纤度范围:56—330
长×宽×高(mm)(240锭):19229×7905×5240
假捻器:叠盘式电锭假捻器
摩擦盘规格:52×9
W1/W2/W3罗拉(mm):75
D1.3氨纶喂入(mm):25
摩擦辊(mm):100
上油罗拉(mm):75
变形热箱:联苯气相加热/2500mm
定型热箱:联苯气相加热
冷却轨长度:2100
最大卷绕(mm):250×250
最大原丝卷装(mm):435×250
总装机功率(240锭):231
爹考有效功率约(Kw)(240锭):101
用途

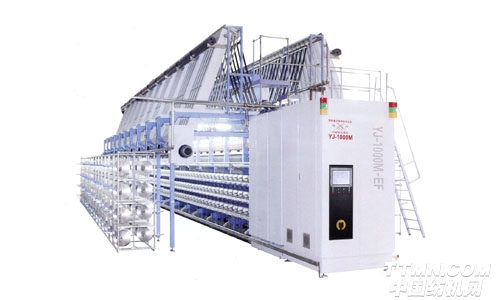

该机是双w2罗拉结构的高速涤纶氨纶空包一体式弹力丝机,可将涤纶预取向丝(POY)通过加热变形成牵伸变形丝(DTY)后与氨纶合股成涤氨合股丝。一体化的设计提高丝的质量和生产稳定性,降低机器备件的损耗。是加工涤纶氨纶空包丝或单涤纶低弹丝的理想设备。
性能
1、 w1/W2 1/W2 2/W3均罗拉结构,每个罗拉轴均有独立传动电机。
2、主传动为直接传动,取消主传动同步带。
3、带单锭控制的氯纶送丝喂入装置。带有断丝自停装置。
4、双W2罗拉结构,提高涤氨空包丝的的网络质量。
5、龙带传动假捻器,S捻和z捻转换更方便。
6、手动穿丝,引丝方便简捷。
7、单层罗拉式上油系统。保证上油的均匀性
8、节能型变形热箱和定型热箱均采用联苯气相加热,精密控制温度±1℃,确保每锭温度的一致性,有利于染色的均匀性。
9、可增加热锭、附加W12罗拉、在线张力装置更方便灵活。
10、该机结构先进,传动可靠,噪音低,易于工艺调整。可单锭位维护保养,提高了生产效率,较低易损备件消耗。
11、设计先进的的电器控制系统使操作简单,运行可靠,人机交流通过触摸屏实现。
12、机器两侧均带有独立的吸烟系统,可排去生产
技术要求
1、地基用三和土浇注,厚度不得小于20公分。
2、地坪高低纵向不得大于15mm,横向不得大于8mm,且车头高于车尾。
