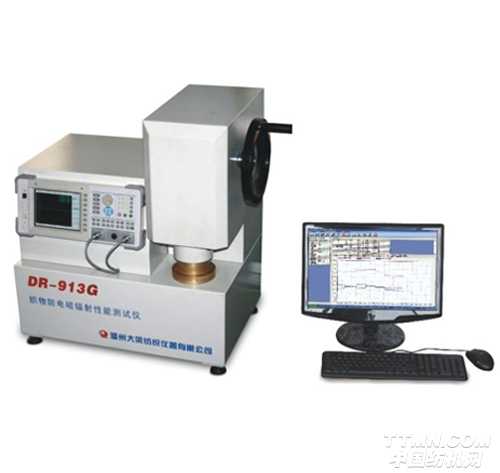

织物防电磁辐射性能测试仪：DR-913G型

织物防电磁辐射性能测试仪：DR-913G型

??

适用范围：采用同轴法兰测试方法，精确测试织物电磁波透射特性。

相关标准：GB/T23326 AATCC66 SJ2054 ASTMD4935 M&S等。

技术特性：

1.高精度网络分析仪

2.多通道检测回路 ??

??

技术参数：

1、信号源：

测试频率范围：300 KHz ～ 3000 MHz

频率稳定度：≤±5×10-6

频率分辨率：1 Hz

信号纯度：≤-65dBc/Hz(偏10 KHz)

输出电平：-45dBm ～ +10 dBm

电平准确度：≤±1.5dB（25℃±5℃，-45dBm ～ +5 dBm）

谐波抑制比: ≥30dB(1MHz ～ 3000MHz)，≥25dB(300KHz ～ 1MHz)

方向性: ≥50dB（矢量校准后）

功率扫描：-8dBm ～ +5dBm

系统阻抗：50 欧姆

2、接收机：

频率范围：300KHz ～ 3000MHz

分辨率带宽：100 Hz ～ 20 KHz

动态范围：≥95 dB ( RBW = 1 KHz )

最大输入电平：+10dBm

输入损坏电平：+20dBm（ 直流 +25V ）

端口：驻波比≤1.2

3、相位特性： 相位分辨力：0.01°

相位轨迹噪声：0.5°@RBW = 1KHz，1°@RBW = 3KHz（25℃±5℃，0dBm）

4、试样尺寸：

圆形：直径180mm～200 mm

方形： 180mm×180mm～200mm×200mm

试样厚度：0～5mm

5、工作环境温湿度：0～40℃，0～75%RH

6、电源：AC220V±30V，50Hz 100W

7、外形尺寸：70mm×50mm×75mm（L×W×H）（不含电脑）

8、重量：约75kg

??
