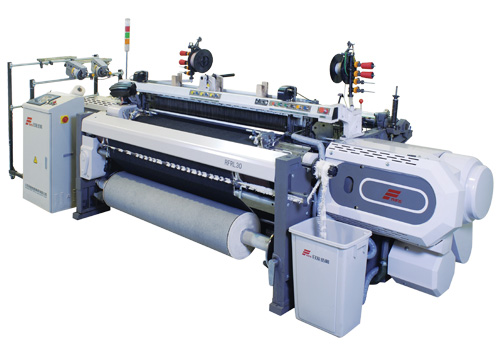

RFRL30高速剑杆织机

浙江日发纺织机械有限公司

2011年08月31日　　来源：中国纺机网编辑部

★ 高速电子绞边装置，可根据工艺需要设置不同的工作时间。从控制面板进行工作时间设定，快速适应最广泛的织物类型，最有效地控制纬纱牵伸。
★ 高速电子储纬器，质量轻、体积小、具有补纬功能，退解张力均匀，能满足高速引纬要求。
★ 开口装置采用适宜高速的电子多臂机或多种电子提花机。多臂机最多可驱动20片棕框，运动精确可靠,承载力大，开口设计合理。
5．自动化功能
★ 慢速寻纬功能：在纬纱断头时将织机自动回转到断纬时的织口，可以轻松地修补断纬，缩短找纬时间,启动时自动进行织口补偿、自动调整经纱张力，根据不同的纤维情况，选择合适的程序进行循环修正,有效避免停车档，确保织物品质完美。
★ 自动控制功能：过载保护、断经自停、断纬自停、织口自动补偿、经纱张力自动调整、自动控制织边绞边时间、空打纬（纬数数字控制）、网络监控、自动检测/复位、自动故障诊断、自动显示等。
6．先进可靠的电子控制系统，性能更稳定
★ 人性化友好用户操作界面，使用方便、效率高、信息量大。能实现双向通讯，可即时设定、调整各种工艺参数，进行工艺编程。操作台处于织机正面的左侧，靠近主控按钮及选纬器，操作方便；独立放置，隔绝振动。
★ 先进的多功能CPU电子控制系统，性能稳定可靠，能管理和监控所有的电控单元，并通过输入／输出接口控制所有的外接设备(电子多臂机/提花机)。开放式USB接口，方便将各种设定参数和程序输入/输出,轻松实现数据的存储转移复制。能快速采集、监测织机状况，及时进行自动控制和调整。
7．织机整体外观
★ 采用人机工程学设计理念，对外观整体进行优化设计，有效隔离织机噪声源，避免织机对人体造成危害,保持织机零部件清洁，保障织机安全有效的运行。织机整体外观协调、美观、独具特色，体现出高品质。
8．优良的性能价格比
【技术参数】
项目规格可选配置
筘幅公称筘幅：170 、190、200、220、 230、240、260、290、320、340、

360、380cm
有效筘幅：公称筘幅减去0～80cm
织造范围棉及合成纤维纱：500tex(1.2Ne)～5tex(120Ne)
粗和精毛纱：680tex(1.5Nm)～10tex(100Nm)
长丝：10dtex (9Td)～1650dtex (1500Td)
织物重量：20～850克/米2
织机速度设计转速：700转/分
工艺转速：450～650转/分依幅宽、配置而定
最大入纬率：1500米/分依幅宽、配置而定
纬纱纬纱选择：4~8色，线性电子选纬器，或步进电子选纬器8色电磁选纬器
储纬:定鼓存储式电子储纬器
纬剪: 机械式
动力传动控制：7.5kw三相异步电机、电磁离合制动器，或超启动马达直接驱动
主电机：7.5kw2极交流三相异步电机320cm幅宽以上4极
开口高速电子多臂机，最多20片综框，或积极式凸轮开口，最多8片综框
电子提花机
打纬双侧共轭凸轮带动筘座
引纬空间曲柄连杆机构，无导钩
送经连续式交流伺服电子送经
单经轴双经轴
边盘直径：φ1000mm φ800mm φ700/φ500mm
卷取连续式交流伺服电子卷取
机内卷布600mm机外卷布1200mm
纬密范围：2～200根/厘米
布边绞边装置: 线性电子绞边，或步进电子绞边
边剪:机械式，可选电子式
边撑：左右独立边撑，可选全幅边撑
润滑集中压力供油喷淋润滑、油浴润滑
停车装置经停：6列或8列电气触点式停经装置
纬停：电子式高灵敏压电检测装置
其它：绞边纱、废边纱断头自停
停车显示：控制面板显示停车原因，多功能4色灯停车显示
自动功能自动定位停车/慢速寻纬/织口补偿/调整经纱张力，自动检测/复位/故障显示
电气控制控制：多功能CPU控制系统，能控制、监控、自动诊断、信息显示
触摸屏或大液晶屏显示双向通讯，即时调整/设定参数、编程

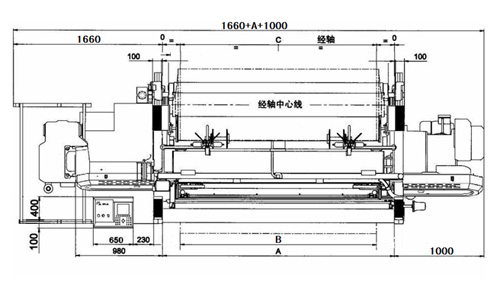

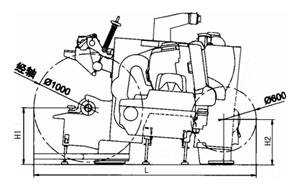

【外形尺寸简图】

小
170210017009001700910
19023001900110019001110
20024002000120020001210
22026002200140022001410
23027002300150023001510
24028002400160024001610
26030002600180026001810
29034002900210029002110
32038003200240032002410
34040003400260034002610
36042003600280036002810
