RFJA20喷气织机

【 技术参数 】
项 目 规 格 选 配 件
筘 幅 公称筘幅： 150 、170、 190 、210、 230 、 250 、 280 、 340、360、390cm
 有效筘幅：公称筘幅减 0 ~ 60cm（150~250cm）
公称筘幅减 0 ~ 80cm（280cm以上）
织造范围 短纤： Ne100 ~ Ne5
 长丝： 50D ~ 900D
纬纱选择 双喷、四喷 、六喷自由选纬
动 力 通过电磁制动器直接控制定位停车
 超启动马达 3.0Kw ( 凸轮开口 )3.7Kw （多臂开口） 6.5Kw （提花开口）
 按钮开关双手操作
引 纬 主喷嘴、辅喷嘴并用式 延伸喷嘴
 使用异形筘 ABS纬纱制动器
 辅助主喷嘴
开 口 消极式凸轮开口：最多 8 页综框
 曲柄式连杆开口： 4 页或 6 页综框
 积极式凸轮开口：最多 8 页综框
 多臂开口：最多 16 页综框
 大提花开口
送 经 电控式连续积极送经
 单经轴 （250cm以下筘幅） 左右经织轴与上下经轴
 积极式松经
 经轴边盘直径Ф 800mm Φ914，Φ1000mm
卷 取 电子卷取 机械卷取
 纬密范围： 25 ~ 205 根 / 英寸（机械卷取）， 25 ~ 300 根 / 英寸（电子卷取）
 最大卷布直径：Ф 600mm （凸轮、多臂、提花开口）Ф 520mm （曲柄开口）
打 纬 曲柄式多筘座脚打纬机构
 四连杆打纬（ 窄幅），六连杆打纬（ 宽幅 )
测长储纬 振动式储纬器 电控鼓筒储纬器（ FDP ）
纬 纱 架 落地式 4 只筒纱（ 2 喷），落地式 8 只筒纱（ 4 喷）
布 边 行星齿轮式绞边装置
纱端处理 弃边卷取 3 只滚筒式
剪 纬 机械式剪刀
润 滑 主传动部分为油浴式，手动集中供油 自动集中供油
停车装置 纬纱：光电式探纬器、双探头
 经纱：电气接触式 6 列停经片
 其它：绞边纱、弃边纱断头自停
 停车原因显示：在人机界面上显示信息，多功能 4 色灯停车显示
自 动 化 控制：多功能微机控制系统，具有参数设定 / 控制 / 监控 / 自我诊断 / 人工智能界面
 找断纬装置：自动找梭口
 通过变频器作慢点动（正反转）
 其它：监控器输出端子
 记忆卡系统
 投纬时间自动控制装置（AJC）

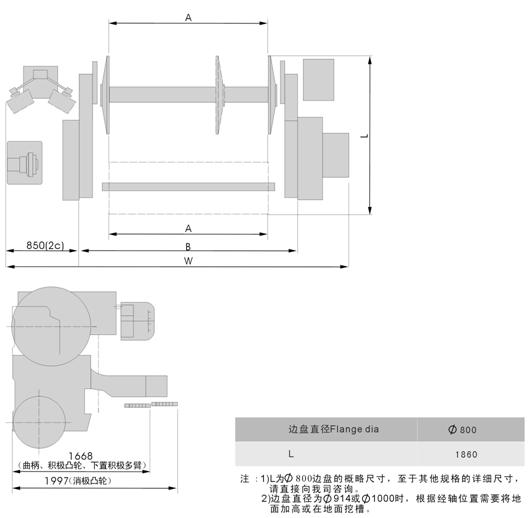

【外形尺寸图】
