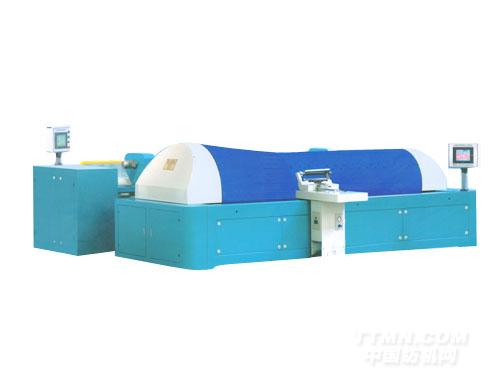

GA163D-1型分条整经机

江阴市第四纺织机械制造有限公司

2012年09月24日　　来源：中国纺机网编辑部

适用范围
适用于精毛纺织物、化纤长丝物、色织物、真丝织物及特种产业用防治品等品种的分条整经。可作为剑杆、片梭、喷水、喷气等无梭织机的织前准备设备，是织造厂开发各种高档织物、特种织物的优选设备。

主要技术特征
1、整经和倒轴传动由交流变频控制，恒线速、恒张力、高速度运行。
2、专用机、电、液、气一体化的油压装置产生油压，推动钳式制动器，完成整经刹车控制；比例阀控制外钢带阻尼方式，实现倒轴张力的自动控制。
3、整经伺服传动采用双伺服电机滚珠丝杆结构，响应快，精度高，条定位和起点定位均一次按键自动完成。
4、交流数字伺服和滚珠丝杆传动的整经台前后移控制、并设有压纱辊、多种传感器。
5、整经过程中，整经台等距离后退。
6、伺服电机通过滚珠丝杆的小说传动多次测量整经纱层厚度，实现整经位移参数的自动测量（专利技术），压纱辊保证纱层面平整。
7、钢质大滚筒，并经高精度动平衡校验。
8、采用通讯技术，机、电、气、液、一体化设计。配置多套PLC、多套交流数字伺服变频、两套触摸屏、系统先进、可靠、自动化程度高。
9、整经主机在地轨上移动，分绞架和筒子架固定，使得条带相对于分绞架和筒子架中心不变，边纱张力均匀。
10、变频电机和高精度斜齿轮减速机保证倒轴时张力恒定，传动平稳。
11、全封闭卷帘门装置，确保倒轴时更加安全可靠。
12、配有多种型式的筒子架，锭距、钉数可根据用户要求选定。
13、备有多种型式张力器、断经自停装置供用户配选。
14、整经台上配有静电消除装置，倒轴机配有上油装置。
