SM805高精度磨皮辊机
安徽省天长市尚美纺机工具有限公司
公司名称：安徽省天长市尚美纺机工具有限公司.gif){kind=small}
.jpg)

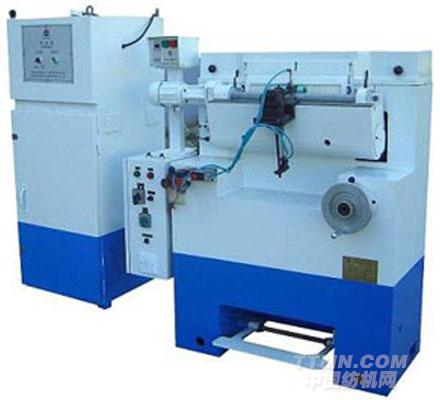

SM805高精度磨皮辊机
本机是磨塑胶皮辊机的新一代产品，结构合理、技术先进，主要适用于棉、毛、麻、绢以及化纤纺织上的上罗拉轴承的丁氰胶辊的高精度高速磨砺，能加工直径范围为Φ20-Φ80mm各种包覆丁氰胶辊的轴承。
*选用大宽度大气孔率特殊砂轮石,四片总宽度405mm。
*采用横向移动15mm(16次/min)和纵向进给相结合的气动握持磨削方式.握持罗拉轴承的中轴来磨砺(属握持式无心磨床)。
*在磨砺过程中，整个皮辊表面与大气孔砂轮保持完全接触，使皮辊表面尽力均匀。
*用不同的夹具可磨所有的常规皮辊，长度可达400毫米；直径在80毫米以内；也可磨紧密纺皮辊。
*可设置自动状态，设置一定的时间进行自动磨砺，皮辊可达到自动磨砺、脱离的功能，确保皮辊磨砺的精糙度及十分精确的几何尺寸。
*可根据皮辊邵氏硬度标准、皮辊材料质量、纱厂对皮辊光洁度和粗糙度的要求，可单独设计不同的磨励时间，从而达到用户理想的工艺标准。
*有吸风装置，确保磨砺时有效清洁皮辊表面以及减少皮辊表面热量的聚集。
*该机运转均采用无级变频调速,产出效益及精度是传统磨皮辊机的2-3倍。
主要技术参数：
|
主机 |
砂轮磨头主电机功率 |
2.2KW |
电机转速 |
1430r/min |
|
砂轮磨头转速 |
1800r/min |
机器宽度 |
950mm |
|
|
机器高度 |
1300mm |
机器重量 |
530kg |
|
|
砂轮磨头 |
最大直径 |
250mm |
最小直径 |
210mm |
|
长度 |
410mm |
重量 |
37KW |
|
|
摆臂磨砺装置 |
电机功率 |
0.25KW |
罗拉电机转速 |
2750r/min |
|
传动罗拉转速 |
无级变速 |
传动罗拉直径 |
φ30mm |
|
|
加工工件直径范围 |
φ20-φ80mm |
传动罗拉长度 |
1050mm |
|
|
摇臂磨砺装置净重 |
60kg |
|
|
|
|
修整砂轮装置 |
电机功率 |
0.06KW |
电机转速300r/min |
|
|
工作转速 |
无级变速 |
|
|
|
|
吸尘器 |
电机功率 |
2.2KW |
电机转速 |
2800r/min |
|
风量 |
1300m3/h |
风压 |
1177Pa |
|
|
直径 |
φ500mm |
高度 |
1.5m |
|
|
重量 |
100kg |
|
