公司名称:安徽省天长市尚美纺机工具有限公司

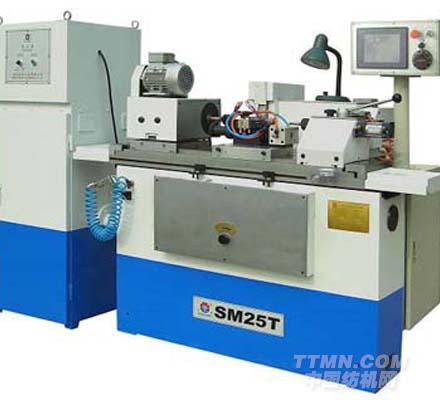

SM25T高精度数控磨皮辊机
SM25T高精度数控磨皮机功能特点:
SM25T型高精度数控磨皮辊机属一款高精密胶辊磨床;是打印机滚筒、滚轮、橡胶辊、纺机胶辊的主要磨砺设备;该机可粗磨、精磨是一款多功能的磨皮辊机,可自动实现第一刀粗磨、第二刀细磨、有自动微量进刀的功能,所需加工参数可任意在触摸屏上设定。从服务、精度、效率完全可替代进口机器。
主要特点/技术参数
1、该设备人机对话界面采用伺服电机、8.4寸真彩触摸屏液晶显示、变频器、PLC控制、主轴采用动压轴承(或动静压)、回转精度高、刚性大;故障自诊断,操作极其安全。

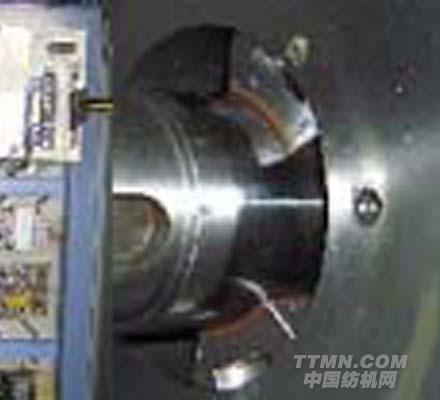

2、砂轮磨头座采用动压结构(三瓦,与金属外圆磨床磨头结构同);砂轮架进给采用交流伺服电机通过滚珠丝杠来驱动,有左右自动进刀,砂轮头(磨头)自动快速进退,自动微量进刀的功能,确保磨头的稳定、精度。
3、工作台往复机构采用德国交叉滚珠直线滚动导轨,终身免维护(同类磨床无法比拟的一种高精密往复直线机构),工作台往复移动变频无级调速,保证往返精确、灵敏。
4、磨头电机与头架电机变频调速、工作台往复与砂轮头进给采用伺服电机实现无级调速,实现四种动态无级调速,使该机有很大的使用范围,满足用户不同的工艺要求。
5、采用气动无中心夹具握持胶辊中轴进行磨砺加工,可达到极其精确几何尺寸及表面精糙度,尾架套筒具有气动伸缩功能,自动精确握持胶辊芯辊(可作双顶针夹持工件用)。
6、运用了大气孔特殊砂轮石及独立的外置大吸风、吸尘装置,在操作过程中无需润滑油及冷却液所以不会有油污、水渍污染橡胶工作,确保了良好的工作环境及工件质量。
主要技术参数:
中心高 |
125mm |
顶类距 |
500mm |
最大磨削直径 |
120mm |
标准砂轮尺寸(mm) |
300*20-50*127 |
顶针锥度morse |
No.3 |
砂轮转速(r/min) |
0-2300动静压可到0-1000 |
工作头主轴转速(r/min) |
无级变速 |
砂轮进给量mm |
在触摸屏上任意设定 |
工作台进给速度 |
无级变速 |
气源压力(MPa) |
0.6-0.8MPa |
吸尘器吸尘率 |
99% |
吸风量 |
2300m3/h |
工作精度 |
圆度 |
0.0025mm |
|
圆柱度 |
0.005mm |
|
|
粗糙度 |
0.4μm |
|
|
电机功率 |
主电机 |
1.1KW |
|
总容量 |
3.5KW |
|
|
机床重量 |
1250kg |
机床外形(mm) |
2000*1500*1700 |
