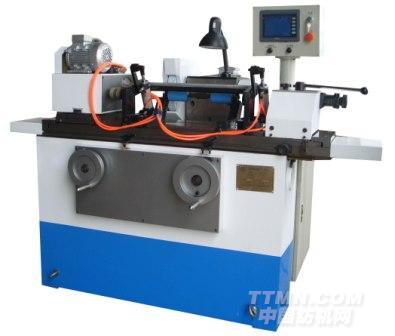

SMMPG-M高精度磨皮辊机（毛纺专用）
SMMPG-M高精度磨皮辊机（毛纺专用）
本机专用于毛纺皮辊的磨削，如要磨削棉纺粗细纱或并条皮辊只需要重新加工一套夹具，即可完成。本机采用半自动循环成批加工胶辊，在半自动磨削时，能自动完成除启动机床卸装工件以外的各种加工动作。
本机采用PLC控制器控制一套伺服驱动单元，供机床工作台横向运动（Z轴）。机电气动作由PLC协调，交流变频器控制头架电机运动，组成稳定可靠的电气控制系统以满足机床需要。
机床的主要运动有：工件旋转，工作台移动，砂轮旋转，砂轮架手动进给，尾架套筒运动等。
主要技术参数：
|
中心高 |
125mm |
顶类距 |
500mm |
|
最大磨削直径 |
100mm |
标准砂轮尺寸(mm) |
300*40*127 |
|
顶针锥度morse |
No.3 |
砂轮转速(r/min) |
0-2300 |
|
工作头主轴转速(r/min) |
无级变速 |
砂轮进给量mm/格 |
0.01 |
|
工作台往复速度 |
无级变速 |
气源压力（MPa） |
0.6-0.8MPa |
|
吸尘器吸尘率 |
99% |
吸风量 |
2300m3/h |
|
工作精度 |
圆度 |
0.0025mm |
|
|
圆柱度 |
0.005mm |
|
|
|
粗糙度 |
0.4μm |
|
|
|
电机功率 |
主电机 |
1.1KW |
|
|
总功率 |
5.89KW |
|
|
|
机床重量 |
1250kg |
机床外形（mm） |
1800*1100*1500 |
