SM25CNC-D数控胶辊研磨机
安徽省天长市尚美纺机工具有限公司
2012年02月07日 来源：中国纺机网编辑部
公司名称：安徽省天长市尚美纺机工具有限公司.gif){kind=small}
.jpg)

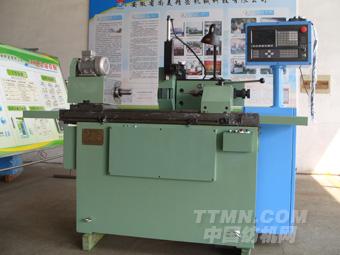

SM25CNC-D数控胶辊研磨机
采用CNC控制系统及伺服电机，数控插补砂轮修整；可磨曲线胶辊，砂轮主轴三瓦动压结构；砂轮快进快退，进刀时可先快后慢，达到先粗磨后精磨，适用于橡胶滚轮制造厂的车间磨削各种规格的橡胶滚轮。自动循环成批加工胶辊，在自动磨削时，能自动完成除启动机床以外的各种加工动作。工件夹持为一头筒夹，一头凹顶尖（也可配成两端筒夹夹持与凹顶尖互换的方式）。
系统可选：西门子CNC、国产CNC、发那科CNC
技术参数：
|
中心高 |
≤160mm |
顶尖距 |
≤450mm |
|
最大磨削直径 |
100mm |
标准砂轮尺寸 |
350*40*127 |
|
顶针锥度morse |
N0.3 |
砂轮主轴转速 |
0-1900mm/min |
|
头架主轴转速 |
0-600mm/min |
砂轮架移动量 |
≤105mm |
|
工作台往复速度 |
0～4000mm/min |
吸尘器吸尘率 |
99% |
|
吸风量 |
2500m3/h |
气源压力（MPa） |
0.6～0.8 |
|
电机功率 |
砂轮架电机 |
2.2kw |
|
|
头架电机 |
0.37kw |
||
|
砂轮架伺服电机（X轴） |
1.2kw |
||
|
工作台往复伺服电机（Z轴） |
1.2kw |
||
|
外形尺寸 |
长*宽*高 |
1800*1100*1500mm |
|
|
机床净重 |
≤1600kg |
|
|
