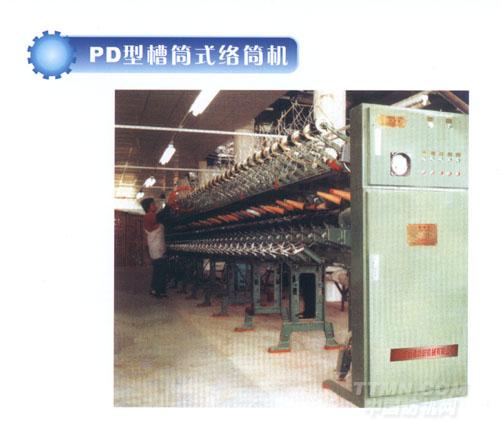

PD型槽筒式络筒机

公司名称：兴化市恒通纺织机械有限公司

PD型槽筒式络筒机

产品用途
GAO14SF型槽筒式松式络筒机，适用于纯棉、化纤混纺、纯毛化纤的筒子及管纱卷绕成圆锥形或圆柱形松软筒子，供高温高压染色机使用。
主要机械规格
机器型式：双面槽筒式。
每台锭数：40、60、80、100、120（100锭为标准台）
锭距：254毫米
络纱速度：350米/分，400米/分
槽筒规格：金属槽筒或酚醛塑料槽筒Φ80毫米2圈等距。（用户选订）
槽筒导纱动程：147毫米
槽筒横动量：2.2毫米，3.2毫米两种
槽筒横动次数：14.2次/分
筒管：配用以下规格筒管0o 3o30′，4o20′
成筒尺寸：最大筒子成型Φ180长149毫米。
筒子密度：0.30～0.40g/cm3
断纱自停装置：探杆式机械断头自停，每锭一套，单独使用。
张力装置：设有张力衡定装置，张力垫圈共有10种。（可按工艺要求配重）
清纱装置：设有刀片清纱。
槽筒皮带轮节径：Φ150毫米
空管输送装置：机器两侧各有皮带输送装置，将空管送到车尾容器内。
插纱座：可适合平型式，宝塔式筒子及管纱供纱。
防叠形式：无触点间歇开关防叠。
横动装置：为消除筒子的硬边，设有导轮式槽筒横动装置。
清洁装置：用户可选配GUO13型上吹风巡回式清洁器。
外形尺寸：长13795毫米，宽1122毫米，高1615毫米。
传动方式：两台JFO2-32A-4电动机1.8千瓦，1440转/分，以三角带传动槽筒轴。
一台FW11A-6电动机0.37千瓦，960转/分，以齿轮传动自停箱偏心轮，两侧空管输送装置及横动装置。
三角带：A1800 6根
