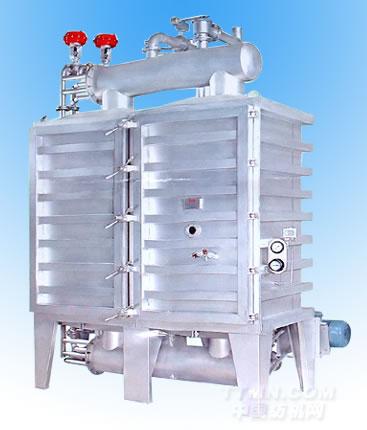

YH全充满式绞纱染色机

无锡市前洲烘干设备厂

2011年12月30日　　来源：中国纺机网编辑部

产品用途：
YH全充满式绞纱染色机系改进型的箱式溢流绞纱染色机，其容量为2磅--1600磅，最高工作温度108℃，适合处染棉、羊毛、腈纶及其混纺等绞纱，相对传统同类机型，该机型在针对高支丝光棉、羊绒等高级纺线材料的处染方面具有独特的优势。集意大利染整技术的成果，向广大用户精心奉献。

主要特点：
1、控制水流，确保染色质量。
采用染液全充满式，机体上下顶底结构及与其相配的分水装置，精确地控制了主缸体内水流平稳有序，避免了跑纱、乱纱等情况，确保了优质的染色效果。
2、染色温度高、变频调速、工艺性极佳。
改良型的静压泵付于了主缸体一定的压力。提高了染色温度，最高可达108℃。循环主泵采用变频调速，节能高效，工艺性好。
3、特别设计，品质一流。
主缸体采用316L优质不锈钢制造，经久耐用，散热器置于过流缸顶底管结构紧凑，降低了浴比。降低了成本。

型号	载量(kg)			总功率		外形尺寸(mm)
型号	晴纶	棉	羊毛	KW	HP	长	宽	高
YH-2	0.6-0.8	0.7-1	0.8-1	1.3	1.8	1105	295	1950
YH-10	2.5-3.5	3-3.8	3.5-4.5	2.2	3	1340	345	2100
YH-30	9--11	10--12	12--14	3	4	1500	885	2235
YH-50	15-17	17-20	20-23	5.2	7	1700	1400	2900
YH-100	31-34	35-38	41-45	6	8	2150	1450	3320
YH-200	62-68	70-78	82-91	7	9.5	2230	2330	3500
YH-400	122-137	139-155	163-182	15	21	2320	2330	4230
YH-800	245-272	278-309	327-363	15	21	3450	2740	4230
YH-1600	500-550	555-620	650-750	25	35	6800	2750	4250

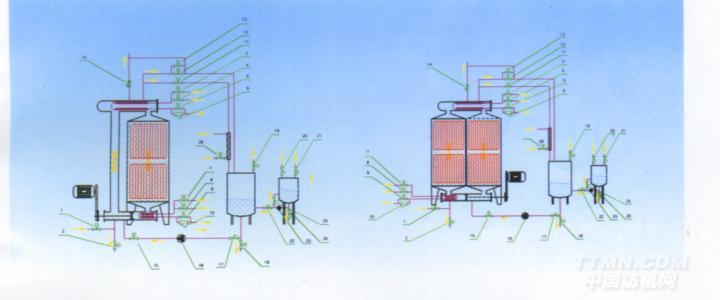

序号	名称	序号	名称
1	进水阀	14	安全阀
2	排水阀	15	加料阀
3	上加热阀	16	加压泵
4	上冷却阀	17	加料调节阀
5	上排冷却水阀	18	膨胀缸排水阀
6	上疏水器	19	膨胀缸进水阀
7	下加热阀	20	化料缸加热阀
8	下冷却阀	21	化料缸进水阀
9	下排冷却水阀	22	进料调节阀
10	下疏水器	23	加料泵
11	膨胀缸回流阀	24	化料泵
12	大溢流阀	25	化料桶排水阀
13	小溢流阀	26	回流降温阀
