CH318型圆网印花机

公司名称：上海楚穗纺织印染机械有限公司

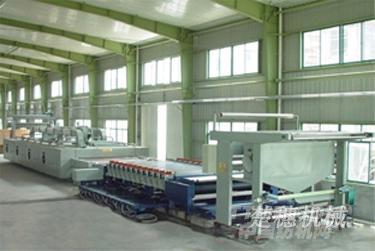

CH318型圆网印花机

一、适用范围：适用于棉布及混纺织物、针织物、丝织物的印花之用。

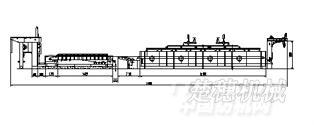

二、设备工艺流程：进布—吸边—吸尘—对边—印花—烘燥—出布

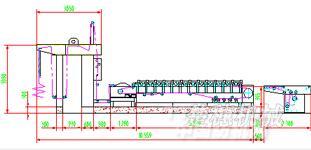

针织织物及敏感织物进布方式

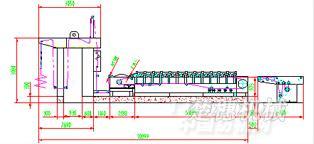

平织织物进布方式

三、主要规格和技术特征：
1. 车别：左手车（面对进布传动在左侧）或右手车 2. 机器公称宽度：1800~3000 mm（可根据客户要求定制） 3. 机械车速：6～100 m/min 4. 进出布方式：平幅进布 5. 印花幅度：1650~2850mm 6. 对花精度：±0.05 mm； 7. 印花花回：640mm（另可配820mm，914mm，1018mm） 8. 印花套色数：4~24套色 9. 刮印方式：刮刀式或磁棒式。 10. 烘燥方式：强力喷风，三层热网烘燥，烘房采用组合形式。

四、主要结构介绍：

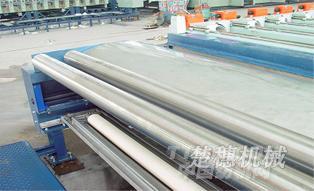

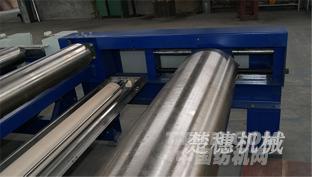

进布装置：由钢板折弯成形的机架,紧布器、电动吸边器,导辊等组成,能根据不同的品种不同的织物调节好张力,并使平幅织物平整无皱,准确运行至印花机上
1. 平幅进布架：由钢板折边及导布辊组成， 2. 紧布器：二蹩辊手动控制织物张力 3. 吸尘装置：包括两只毛刷辊的箱式洗尘箱及集尘箱。 4. 开幅：红外对边装置 5. 导带张紧：以牢固稳定的独立H型钢支架，双向T型螺杆张力调节。

6．热源：加热油或蒸汽加热 7．压缩空气：0.6~0.8MPa 8. 水压：水池压力不应低于3KG/M2
五、贴布及水洗装置：
1. 水溶性浆料贴布方式：可调式刮刀或磁台上浆磁棒刮浆装置（选配），适用于各类水溶性上浆，上浆厚度均匀可调；

2导带清洗装置：
2.1 预洗：喷淋清水，以粗孔泡沫海绵收集纱头杂物。

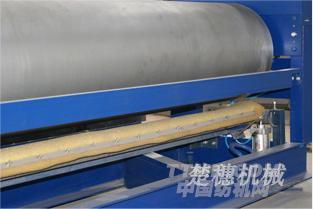

2.2 水洗：印花导带在完成一次印花后，先洗去粘附在表面的纱头、余胶和印染等污物，方能进行下一次贴布印花，导带水洗由预洗和主洗两部分组成。设有可移动清洗装置，以粗孔泡沫海绵揩擦导带表面，并以聚氨脂平面刮刀清除表面的污物及水分。聚氨酯刮刀间隔排列组成，对导带进行反复冲、刮、擦、洗并刮干水分。
