JX-01圆网印花机
中国福建晋江聚旺印染机械有限公司
2011年08月29日 来源：中国纺机网 编辑部

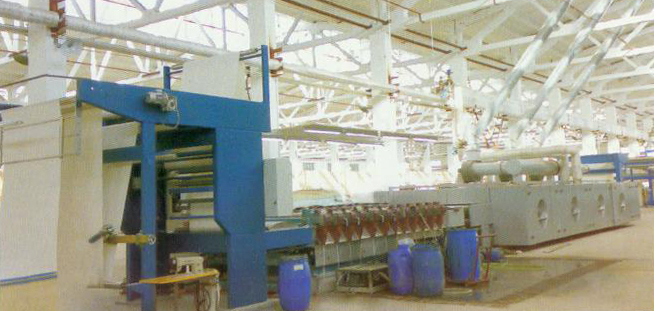

JX-01圆网印花机
对花机构
圆周对花：采用平面凸轮差动机构进行调节
横向对花：采用丝杆螺母机构进行调节
斜向对花：采用偏心轴滑块机构进行调节
主要技术规格
机幅（mm）：1800 2000 2200 2500 2600 3000 3400
最大印花幅宽（mm）:1620 1850 2050 2300 2400 2800 3200
车速：4-80m/min
圆网周长（mm）:518 640 754 819 914 1018 1200
印花套色数：1、 2 、4 、6 、8 、10 、12 、16
烘燥方法：多层热风烘燥
热源：蒸汽，热油
蒸汽压力：2×105— 8×105Pa
全机重量：
180028T
2000 30T
2600 34T
3000 36T
3400 39T
印花导带水洗装置
预洗：喷淋水，以粗孔泡沫塑料收集纱头杂物
水洗：可移动式清洗装置，以中空泡沫塑料揩擦导带表面，并用橡胶刮刀刮除异带表面，污物及水分
印花浆料供应
采用不锈钢内齿轮泵供浆，可自动控制或手动控制
布车平幅进布、增高进布架及新颖的对中装置使织物能挺括平整、幅位稳定进布。
水溶性浆和热塑料树脂的两种贴布装置供选择，辊筒施加浆和弧形刮刀刮浆确保上浆均匀和机械动作简练可靠。
积木式结构的三层烘房结构紧凑、占地小、烘房进布降低、烘房内的松紧架及落布辊单独电动机传动是达到织物低张力烘燥的有效措施。节约能源和组合灵活适用广。
PLC控制全机动行，选用奥地利制造技术的元器件并设计成模块集中控制的气动系统是整机运行的可靠性、稳定性和操作方便的有力保证。
