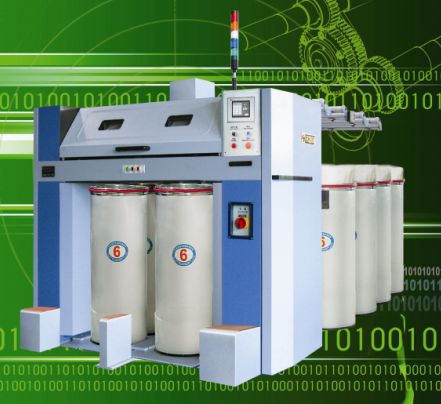

FA306并条机

来源:沈阳宏大纺织机械有限责任公司  发布时间:2012-53-20

新款FA306A型并条机是吸收了国内外同类产品的先进技术并结合国内棉纺工艺特点设计的新一代并条机,本机是保留了FA306系列手摇变化牵伸工艺的优点,继承我公司牵伸部件的优点,改良出条方向,适应高速生产的新型并条机。采用三上三下压力棒加导向上罗拉双区曲线牵伸机构,适用于20-76mm的棉、棉型化纤及中长纤维的纯纺与混纺,各纺纱品种末并条干均能获得高质量的棉条。

传动采用全封闭油浴齿轮箱,重量变换齿轮装于车头箱内,摇动手柄即可调整重量变换和牵伸倍数,方便可靠。前压辊增设多档变位装置,适纺多种纤维。摇架加压采用新型结构,弹簧选料合理,压力不需要调节,提高了加压的稳定性和可靠性。采用全新结构的导条架设计,双臂支撑传动平稳。本机为适应不同纺纱需要,可对各处张力进行调节;电气采用PLC机控制提高控制系统的可靠性,选用变频调速及触摸屏技术,实现人机对话,操作更方便。配有稳定可靠的自动换筒装置,设有定向停车装置、缺预备筒检测和送筒到位检测装置,大大降低了劳动强度。

车头传动齿轮箱采用手摇式排挡变换齿轮结构,冠牙和轻重牙齿轮全部封闭于油浴齿轮箱中,适于高速。在箱体外侧设置两个摇柄和记数盘,旋转摇柄可调节箱体内两组齿轮的相对位置达到变速传动,同时带动记数盘转动,显示箱体内两组齿轮的实际啮合情况,改变了以往拆装轻重齿轮,调整棉条重量偏差的方式,减少了机下变换齿轮的数量,既经济又方便。箱体外侧还有固定中心距的一对阶段牙齿轮,另有6对阶段牙齿轮做大幅度调整总牵伸倍数用,可使总牵伸倍数达到4.013~13.556倍,满足纺纱工艺需要。由数控加工中心一次定位加工的车头、车尾齿轮箱体,可确保轴与轴、孔与孔之间的相对位置、平行度、对称度、垂直度精确,配用精密齿轮和进口轴承组装的齿箱,在油浴润滑状态下,高速运转平稳可靠,长期耐用。

牵伸采用三上三下压力棒加导向上罗拉牵伸型式,棉网先经后区予牵伸,然后进入主牵伸区,防积尘式压力棒在主牵伸区内起加强控制浮游纤维的作用,纤维在压力棒的有效控制下,可极大的提高不同品质纤维的均匀度、伸直度、平行度,提高了牵伸质量,为后道工序获得优良品质的成纱创造了必要条件。下罗拉均有螺旋形沟槽,有利于对纤维的控制。下罗拉采用优质特种合金钢材料,进口意大利轧齿机加工,经过美国液体挤压抛磨机抛光处理,其表面硬度、精度、光洁度、几何工艺尺寸及内部韧性等机械性能达到最佳状态.光洁不挂纤维。采用滚针轴承,运转平稳,并装有油嘴,润滑方便。

上罗拉加压为弹簧加压或选用气动加压两种方式,新结构高刚性弹簧摇架,采用高强度厚钢板,强撑档,弹簧选料优质,制造精良,加压可靠,压力不需调节,使用寿命长。

[--page--]

为适应不同纺纱需要,可对各处张力进行调节。多档变换的前张力调节机构设置于车头齿轮箱内,其前张力范围在1.06-1.0175以内可调。用户可根据棉纺工艺的新技术要求,对专门设置的传动机构进行调节,适应不同纺纱原料和不同条件的纺纱要求,大大拓展了品种适应性。

真空吸尘由电机、风翼轮、棉箱、风道等组成。上吸风通道由车面后部风道,通过车尾齿轮箱后部风道,插入上横梁风道,直通上部清洁罩的两个吸风口,下吸风在车面后部,风道上方直开两处吸风口。

上清洁采用回转绒布揩拭上罗拉,绒布上的花衣经清洁梳集拢后,由上吸风口吸入棉箱,下清洁为单皮圈往复摆动揩拭罗拉,花衣经下吸风口吸入棉箱,有效的除去棉条中的杂尘,风道布局合理,风量可调,任何杂尘飞絮的产生和积聚处都可有效清理。用户根据纺织工艺需要也可选用金属钢棒清洁装置。

以适应新工艺设计的全新结构导条架性能优良,导条传动采用平皮带传动型式,整体外形采用全铝合金框架结构,外观精美大方、张力调节方便。分条器排布合理。双臂支撑导条辊,可平稳运转。喂入条筒规格系列化。光电检测断条灵敏可靠。

电气采用PLC机控制,提高控制系统的可靠性。使用变频调速升降平稳,调速方便。使用触摸屏技术,真正实现人机对话,可进行班次、定长的设定,可显示当前班次、各班产量、总产量、速度等内容。还设有故障显示功能,便于迅速排除故障,提高机器运转率。

主要技术规格

适纺纤维长度:22-76mm

眼数:2

输出速度:2.47-10 m/s(200-600m/min)

牵伸方式:三上三下压力棒加导向上罗拉双区曲线牵伸。

总牵伸倍数:4.013-13.556倍

加压型式:摇架弹簧加压或选用气动加压装置。

清洁方式:上清洁采用回转绒布揩试上罗拉,下清洁为单皮圈往复摆动揩试罗拉,花衣经吸风口吸入棉箱。

喂入根数:4-8根

条筒规格:(mm)

喂入直径 Φ400、Ф500、Ф600、Ф800、Ф900、Ф1000
            高1100

输出直径 Ф300、Ф350、Ф400、Ф500
         高1100、900

喂入方式:高架积极喂入

换筒方式:单独电机带动链条推杆,推出满筒同时喂入空筒。

电机:主电机 380V 3.5/0.8KW 4P/16P
   吸风电机 380V 0.75KW
   换筒电机 380V 0.25KW 910r/min

传动方式:封闭式传动,高速齿轮油浴,采用进口轴承。

制动:采用电解电容刹车(非变频)或变频制动(变频)。

自停型式:光电自停,微动开关自停。

主机外型尺寸:2020×800×1795(mm)

重量:约2150kg(净重)
