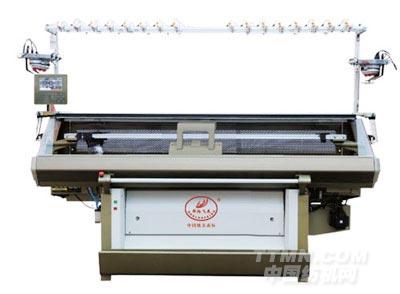

F20-133S / F20-3型电脑横机

来源：飞虎科技有限公司  发布时间:2012-07-12

本公司研发的拥有自主知识产权的“华伦飞虎”牌F20-133S/F20-3型电脑横机采用单机头、三系统的编织系统，翻针三角复合式设计，三个系统皆可单独或同时翻针，也可一系统翻针，另一系统编织。电脑控制界面采用LCD菜单形式，使得操作简单易懂。S系列配置起底板功能，实现了单片布面自动起头、自动结束的功能，让布片的编织过程更加智能，有效地减少了编织废纱，提高了生产效率。机型编织内容丰富，主要用于羊毛衫的自动编织，适用于丝、棉、毛、涤纶、混纺等原料，可编织双面提花、单面提花、单面无虚线提花、挑洞、绞花等有规则或无规则花样。

主要技术参数:

（1）针距:5G，6G，7G,9G,10G,12G,14G,15G,16G及5.7变针距。
（2）编织幅度：52/455356（英寸）。
（3）编织速度：32段选择，AC伺服马达控制,最高速度达到1.2M/s，伺服马达利用精密的回授控制与结合高速运算能力的数字信号处理（DSP），控制IGBT产生精密电流输出。
（4）编织系统:单机头、三系统。
（5）编织功能：翻针、吊目、挑孔、无虚线嵌花、提花、明收针、暗收针及其它无规则花型编织。
（6）针床移位：采用AC伺服马达控制,移针范围2英寸，同时具有精确的微调功能。
（7）探针报警系统：探针报警安全装置实现了上下、左右摆动报警系统，突破了目前横机领域中的探针单一的左右摆动而实现其探测功能的特点。
（8）读针信号：先进的编码器读针。
（9）起底装置(S系列配置)：采用封闭式勾型复合针，可对纱线进行可靠握持、释放。
（10）剪刀夹子(S系列配置)：包括2个剪刀、4个夹子,分别由6个马达单独控制，分别放在针床两侧，程序指令可同步或分开进行，进一步提高工作效率，有效减少纱线浪费
（11）翻针功能:三角复合式设计，每个系统皆可单独翻针、编织、吊目、不织，达到高效生产。
（12）线圈密度：步进马达控制，32段密度选择，采用细分技术可调范围：0—650，更能准确地控制衣片长短。
（13）沉降片系统：步进马达控制，可根据不同的织物进行调整，达到多种收针和放针效果。
（14）卷布系统：电脑程式指令，步进马达控制，32段拉力选择，可调范围：0--100。
（15）换色系统：2*8组纱嘴配置在4支导轨的左右两侧，可在针床任何位置切换纱嘴（备特殊无虚线嵌花专用纱嘴装置）。
（16）保护系统：当机器在动作过程中出现断纱、结头、浮纱、倒卷、片数结束、移床未归、撞针脚、程序错误等情况，自动报警；并设有安全自锁保护装置。
（17）控制系统：
1.屏幕显示：采用7英寸LCD工业显示器，机械式按键/触膜屏两用，图形化界面，传输方式采用USB及网络,系统内存可达2G，能同时存入大量花型文件，并可根据生产需要随时调出使用。
2.监控画面：可通过中文、英文、阿拉伯等语言切换显示各种工作参数，并在机器运转时随时进行调整，最大限度方便操作。
3.制版系统及控制系统（软件部分）直观易懂，升级方便。
（18）网络功能：高速以太网络(ETHERNET)，编织资料可上传、下载及共享。
（19）电源：单相220V/三相380V,采用先进CMOS技术，在停电瞬间具有记忆及恢复功能。
（20）体积重量：长*宽*高：2750*950*2050mm净重：1250Kg
