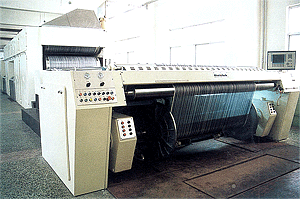

ASGA343B/C型分单元传动系列双浆槽浆纱机
时间：2004年03月10日
无锡市华力纺织机械厂 |
|
| 联系人:季良玉 | 电话:0510-83398168 |
| 传真:0510-83398668 | 地址:江苏省无锡市惠山区前洲镇工业区 |
| 邮编:214181 | 邮箱:info@wxhlfj.com |
| 网址:http://www.wxhlfj.com | |
简介：
·ASGA343B/C型系列浆纱机适用于各种短纤品种上浆，并可
满足客户对各种型式浆纱机的要求。
·采用德国西门子公司先进控制系统及元器件，使伸长率、
压浆率、回潮率及温度、速度等各个浆纱工艺参数的控制
更精确、更方便可靠。
·设立一套方便客户的售前售后服务系统，提供选型解说，
安装调试技术咨询，满足不同用户要求。
·ASGA343B/C型系列浆纱机是替代进口浆纱机的最佳选择。
主要规格：
| 项目 | ASGA343B-240 ASGA343C-240 |
ASGA343B-300 ASGA343C-300 |
ASGA343B-360 ASGA343C-360 |
| 型式 | 调幅车头，双浆槽 | 烘筒烘燥 | 二单元传动 |
| 调幅车头，双浆槽 | 烘筒烘燥 | 七单元传动 | |
| 名义幅宽 | 240 | 300 | 360 |
| 速度 | 2-80 | ||
| 爬行速度 | 1 | ||
| 织轴卷绕直径 | ¢110～¢800 ¢1016 | ||
| 织轴轴管最大长度 | 2564 | 3164 | 3764 |
| 烘筒数量 | 12 | ||
| 烘筒幅宽 | 2000 | ||
| 浆槽工作幅宽 | 1800 | ||
| 经轴数量 | 16 | 16～20 | 16～20 |
| 经轴最大直径 | ¢800 | ||
| 总功率 | 42 45 | ||
| 占地面积 | 26820×4450 | 26820/31820×5050 | 26820/31820×5650 |
ASGA343B/C型系列浆纱机各单元的技术参数与结构特征：
| 项目 | 技术参数和结构特征 | ||
| 经轴架 | 1、四只经轴为一组，上下双层放置 2、用张力辊送经调节器自动调节所有经纱的退绕张力，采用气动控制。在经纱退绕过程中，退绕张力为恒定，并且有张力设定、指示功能，最大退绕张力为3000N。 | ||
| 浆 槽 |
浆槽容积 | 主浆槽 | 预热浆槽 |
| 388 | 216 | ||
| 浆槽幅宽 | 1800 | ||
| 上浆机构 | 1、采用双浸双压和双浸四压二种型式，前后压浆辊为包3像胶辊，上浆辊和浸没辊为包不锈钢辊。采用气动加压形式，后压浆辊最高压力为20000N。 2、后压浆辊压力随车速升降而线性增大或减小，同时还配有一套随车速变化而高低压二级切换装置。 | ||
| 浆槽结构 | 1、浆槽机架为钢板结构，内表面镀锌。 2、主浆槽与预热浆槽联成一体，浆槽槽体为双壁结构，中间填保温材料。 3、加热为蒸气直接加热，浆槽前方底部进浆，瀑布式溢流回浆。 4、浆液循环采用不锈钢泵送浆，溢流循环，主浆槽液面由挡浆板控制，预热浆槽液面采用浮球式液位控制阀自动控制。 5、上浆辊轴头采用高压盘根和密封轴承。 6、浆槽经纱张力ASGA343B型以调节XP1型变速器来调节张力，ASGA343C型通过电脑控制单独电机速度来调节张力。 7、每只浆槽与烘房之间有一根通冷却水的湿分绞棒，转速随车速变化。 | ||
| 全烘筒烘房 | 1、采用¢800平板封头不锈钢烘筒，分二组预烘烘筒和一组并合烘筒，每组四只烘筒，预烘烘筒表面镀聚四氟乙烯防粘层。 2、每只浆槽的湿纱分二层进烘房，二只浆槽共分四层纱预烘。 3、烘筒分三组传动，每组设有装置，便于操作。预烘烘筒采用无齿链轮传动，合并烘筒采用有齿链轮积极传动。 4、烘筒与浆槽的排气罩为一整体，用二个6号轴流风机排除湿气。 | ||
| 车头 | 1、ASGA343B型系列主传动为变频电机带曳引辊、烘房、浆槽。引纱辊、浆槽通过XP1调节张力。 2、ASGA343C型系列主传动为曳引辊、烘房、二只浆槽的上浆辊，引纱辊都是单独电机传动。 3、织轴卷绕采用变频电机和伺服控制系统，保证恒张力卷绕。 4、可与各种进口和国产有梭和无梭织机配套使用。 5、最大卷绕张力为5000N。 6、上落轴、织轴加压、伸缩筘升降、测长辊加压、织轴正反转、张力辊的张力设定等动作均采用气动控制。 7、采用偏心平纱辊结构。 8、配有单面上蜡，干纱张力显示装置，电子计长打印装置。 | ||
| 控制部分 | 包括：变频控制整机车速及织轴卷绕。PLC控制整体程序及动作。计算机控制整机工艺参数。 功能：1、ASGA343B型系列为边轴传动，ASGA343C型系列为单独传动。二种型式传动各区张力都可以设定、检测、显示、控制。 2、温度采用PID控制型式。 3、对每个工艺参数都具备储存，记忆功能。 4、卷绕张力和直径可在线显示。 5、压浆辊压力可随车速而线性变化。 6、回潮率显示或回潮率自控装置为用户自选。 | ||
| 主要配套件选用 | 轴承 | 压浆辊、上浆辊、引纱辊、变速箱、引纱辊、车头回转轴上辊承采用瑞典SKF产品。 | |
| 气动控制元件 | 气动三联体、退绕减压阀、精密减压阀管接头，气动电磁阀为日本CKD公司产。 | ||
| 仪表及电器元件 | 1、PLC ST-300；2、操作面板；3、传感器；4、变频器；5、整流器；6、电抗器；7、传动电机带变速器；8、低压电器元件；9、电缆通讯光缆及附件，全部采用德国西门子公司产品；10、回潮控制仪（德国马罗）。 | ||
