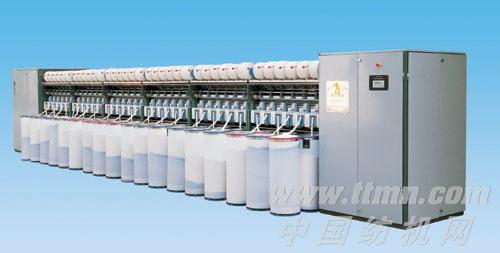

TQF168转杯纺纱机是一种高速、高效、带排杂装置、自排风式的自由端纺纱机,适纺于棉、毛、麻、丝、绢、涤纶、晴纶、粘胶、维尼龙、丙纶、棉纱及混纺。
主要特点:
1.能将0.2-0.45公支(5000~2200tex)的二道熟条直接纺制成10-68公支(1002~14.7tex)的细纱。
2.配有辅助吸嘴及留尾纱机构。提高后道工艺的工作效率。
3.配有输送带机构,以减轻落筒的劳动强度。
4.机身部分可整节拆装发运。
5.采用PC(可编程序控制器)控制,变频器控制电机速度、工艺参数。
6.具有工艺参数调整、检测及显示功能。
7.带有张力补偿装置,及储纱装置,可以纺制锥筒纱。

技术参数

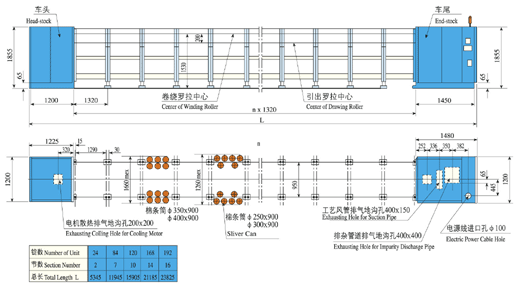

锭距 200mm

锭数 24,168,192
转杯转速 30000--75000 r/min
转杯直径 Ø43,Ø54,Ø66mm
分梳棍转速 5200,6200,6700,7200,7700,8200 r/min
牵伸倍数 35--230.5
喂入品支数 0.2--0.45Nm(5000--2200Tex)
卷取速度 20--116.7m/min
棉条筒尺寸 Ø250×900,Ø300×900,Ø350×900,Ø400×900mm
筒管尺寸 56×50×170mm(平筒); Ø68×62×170mm(3°30'锥筒)，
筒子成型尺寸 300×150mm(平筒),250×150mm(3°30' 锥筒)
筒子纱重量 大约4Kg
装机功率 纺杯转动 2×11Kw
分梳棍传动 2×4Kw
辅助吸嘴风机 1×3Kw
排杂风机 1×4Kw
输送带传动 1×0.55Kw(带减速器)
齿轮箱传动 1×4Kw(引纱1×0.75Kw(给棉)
