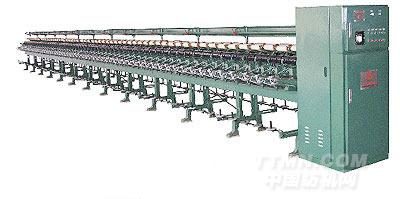

产品名称：SF型槽筒式松式络筒机

产品型号：

产品简介：

1． 机器用途

GA014SF型槽筒式松式络筒机，适用于纯棉、化纤混纺、纯毛化纤的筒子及管纱卷绕成圆锥形或圆柱　　形松软筒子，供高温高压染色机使用。

2． 机器的主要规格

▲ 机器型式：双面槽筒式。

▲ 每态锭数：40、60、80、100、120。（以100锭为标准形式）

▲ 络纱速度锭距：254毫米。

▲ 导纱导程：152毫米。

▲ 络纱速度：350米/分，400米/分。

▲ 槽筒规格：金属槽筒或酚醛塑料槽筒Φ80毫米2?圈等距。（用户选订）

▲ 槽筒导纱动程：147毫米

▲ 槽筒横动量：2.2毫米，3.2毫米两种。

▲ 槽筒横动次数：14.2次/分。

▲ 不锈钢筒规格可配用以下规格筒管：0o，3o301，4o201。

▲ 成筒尺寸：最大筒子成型Φ180长149毫米。

▲ 筒子密度：0.30~0.40克/cm3

▲ 断纱自停装置：探杆式机械断头自停，每锭一套，单独使用。

▲ 张力装置：设有张力衡定装置，张力垫圈共有10种。（可按工艺要求配置）

▲ 清纱装置：设有刀片清纱。

▲ 槽筒皮带轮节径：Φ110毫米。

▲ 空管输送装置：机器两侧各有皮带输送装置，将空管送到车尾容器内。

▲ 插纱座：可适合平型式、宝塔式筒子及管纱供纱。

▲ 防叠形式：无触点间歇开关防叠。

▲ 横动装置：为消除筒子的硬边，设有导轮式槽筒横动装置。

▲ 清洁装置：用户可选配GU013型上吹风巡回式清洁器。

▲ 外形尺寸：长13795毫米、宽1122毫米、高1615毫米。

▲ 传动方式：两台JF0-32A-4电动机1.8千瓦，1440转/分，以三角带传动槽轴。

一台FW11A-6电动机0.37千瓦，960转/分，以齿轮传动自停箱偏心轮，两侧空管输送装置及横动装置
▲ 三角带：A1800 6根。

▲ 另外机器可以选配-电子清纱装置.单锭计长装置.定时装置.变频控制装置.空气捻接装置等。
