电感式传感器--平面型
时间：2012年10月25日
上海索能自动化系统有限公司 |
|
| 联系人: | 电话:021-50790801-22 |
| 传真:021-50790803 | 地址:上海市浦东区张江高科蔡伦路150号 |
| 邮编:201203 | 邮箱:sonongrace@163.com |
| 网址:http://www.sonon.com.cn | |
|
尺寸图： |

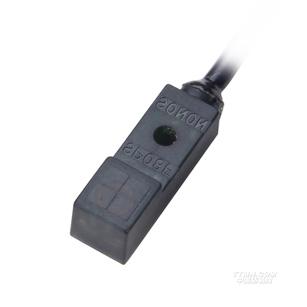

SP08三线（直流）
|
尺寸 |
6×8×26 |
||||
|
型号 |
SP08-02BPA |
SP08-02BPB |
SP08-02BNA |
SP08-02BNB |
|
|
输出形式 |
PNP |
NPN |
|||
|
输出状态 |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
2.5mm齐平 |
||||
|
设定距离 |
0~2mm |
||||
|
检测物体 |
金属 |
||||
|
标准检测体 |
12×12×1t的Q235A钢板 |
||||
|
类型 |
直流三线 |
||||
|
工作电压 |
DC10-30V |
||||
|
响应频率 |
1000Hz |
||||
|
泄露电流 |
100uA以下 |
||||
|
控制 输出 |
残留电压 |
2V以下（负载电流200mA及导线长2m时） |
|||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
环境温度 |
工作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~55Hz 1.5mm双振幅 |
||||
|
防护等级 |
IEC规格 IP67 |
||||
|
连接方式 |
导线连接（标准导线长度为2m） |
||||
|
材 质 |
外壳 |
PC |
|||
|
导线 |
PVC |
||||
* 直流开关部的应答频率数为平均值。
|
尺寸图： |

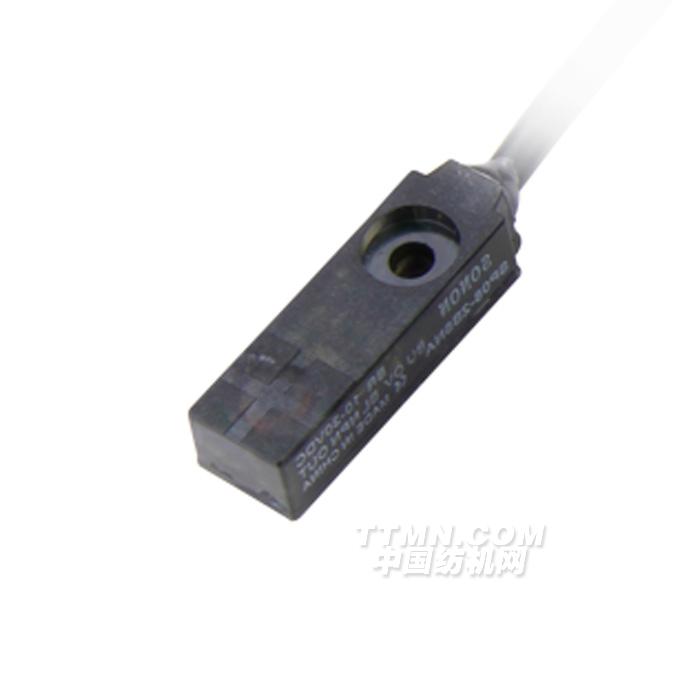

SP08F三线（直流）
|
尺寸 |
7.5×8×24 |
||||
|
型号 |
SP08F-02BPA |
SP08F-02BPB |
SP08F-02BNA |
SP08F-02BNB |
|
|
输出方式 |
PNP |
NPN |
|||
|
输出状态 |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
2.5mm齐平 |
||||
|
设定距离 |
0~2mm |
||||
|
检测物体 |
金属 |
||||
|
标准检测体 |
12×12×1t的Q235A钢板 |
||||
|
类型 |
直流三线 |
||||
|
工作电压 |
DC10-30V |
||||
|
响应频率 |
1000Hz |
||||
|
泄露电流 |
100uA以下 |
||||
|
控制 输出 |
残留电压 |
2V以下（负载电流200mA及导线长2m时） |
|||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
环境温度 |
工作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~55Hz 1.5mm双振幅 |
||||
|
防护等级 |
IEC规格 IP67 |
||||
|
连接方式 |
导线连接（标准导线长度为2m） |
||||
|
材 质 |
外壳 |
PC |
|||
|
导线 |
PVC |
||||
* 直流开关部的应答频率数为平均值。
SP08F两线
|
尺寸 |
7.5×8×24 |
||
|
型号 |
SP08F-02BLA |
SP08F-02BLB |
|
|
额定动作距离 |
2.5mm非齐平
|
||
|
设定距离 |
0~2mm |
||
|
检测物体 |
金属 |
||
|
标准检测体 |
12×12×1t的Q235A钢板 |
||
|
类型 |
直流两线 |
||
|
工作电压 |
DC10-30V |
||
|
响应频率 |
400Hz |
||
|
泄露电流 |
0.6mA以下 |
||
|
控制 输出 |
残留电压 |
4V以下（及导线长2m时） |
|
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||
|
显示灯 |
红色LED |
||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||
|
环境温度 |
工作时及保存时：各-25℃—70℃（不结冰，霜露） |
||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||
|
振动（耐久） |
10~55Hz 1.5mm双振幅 |
||
|
防护等级 |
IEC规格 IP67 |
||
|
连接方式 |
导线连接（标准导线长度为2m） |
||
|
材 质 |
外壳 |
PC |
|
|
导线 |
PVC |
||
* 直流开关部的应答频率数为平均值。
