混合式步进电机系列57BYGH350
时间：2012年04月10日
常州市合泰电机电器有限公司 |
|
| 联系人:于益平 | 电话:0519-88898178(总机) 0519-88385510(销售) |
| 传真:0519-88770911 | 地址:江苏省常州市武进区遥观镇勤新村工业集中区 |
| 邮编: | 邮箱:info@ht-motor.com |
| 网址:http://www.ht-motor.com | |
产品名称：混合式步行电机
产品型号：57BYGH350
使用材料：-
产品规格：-
所属分类：混合式步进电机系列
文档下载：点击下载PDF文件57BYGH350
产品简介：
HYBRIDSTEPPINGMOTOR(混合式步进电机)
GeneralSpecifications(详细说明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VACforoneminute
ElectricalSpecifications(技术数据):
| 电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静转矩 Holding Torque (N.m) |
转动惯量 Rotor Inertia (g.cm²) |
定位力矩 Detent Torque (g.cm) |
重量 Motor weight (kg) |
|
57BYGH350A-001 |
1.2 |
42 | 6.76 | 5.2 | 1.3 | 1.4 | 0.45 | 110 | 300 | 0.45 |
|
57BYGH350B-001 |
1.2 |
56 | 3.92 | 5.6 | 0.7 | 1.7 | 0.9 | 300 | 450 | 0.75 |
|
57BYGH350C-001 |
1.2 |
79 | 4.1 | 5.2 | 0.8 | 1.5 | 1.2 | 480 | 550 | 1.1 |
*以上仅为代表产品，派生产品可根据客户要求制作

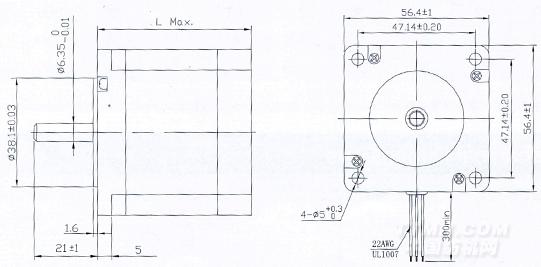

Mechanical Dimensions(外型图)
.jpg)

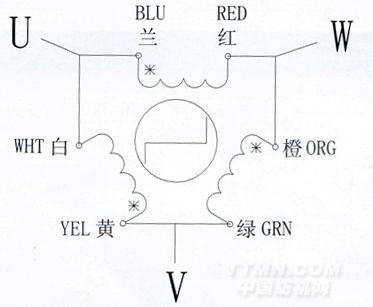

Wiring diagram(接线图):
.jpg)
