产品名称:直流永磁电机
产品型号:90ZY
使用材料:-
产品规格:-
所属分类:直流永磁电机系列
文档下载:点击下载PDF文件90ZY
产品简介:
DCMOTOR(直流永磁电机)
GeneralSpecifications(详细说明):
Magnet磁铁…………………………………Ferrite铁氧体
InsulationClass绝缘等级………………B130℃/F155℃
TemperatureRise温升………………75KMAX
Protection&Cooling防护等级&冷却………………IP40及以下&IC00
EnvironmentTemperatureandHumidit环境温度及湿度………………+15℃~+35℃,45%~75%
Installation安装方式………………IMB3/IMB5/IMB14底角安装/凸缘
ShaftOD出轴直径………………Φ15.0mmMAX
Bearing轴承………………Ball滚动轴承
Winding绕线选择……………………………
Voltage工作电压范围………………12~220VDC
Speed额定转速范围………………900~7000rpm
Power输出功率范围………………80~600W
Components配件………………Magneticencoder磁编码器
ElectricalSpecifications(技术数据):
电机型号 |
额定电压 |
空载转速 Noload Speed (RPM) |
空载电流 Noload Current (A) |
额定转速 Rated Speed (RPM) |
额定电流 Rated Current (A) |
额定转矩 Reted Torque (N.N) |
额定功率 Reated Power (MM) |
机身长度 Length L (MM) |
90ZY180-001 | 180.0 | 3800 | 0.6 | 3450 | 1.5 | 0.6 | 270 | 140 |
90ZY24-002 | 24.0 | 2800 | 1.8 | 2200 | 10.0 | 0.7 | 160 | 140 |
90ZY180-002 | 180.0 | 3800 | 0.2 | 3350 | 3.2 | 1.10 | 385 | 155 |
90ZY48-001 | 48.0 | 1600 | 0.5 | 1350 | 3.5 | 0.80 | 115 | 175 |
90ZY24-001 | 24.0 | 1350 | 0.7 | 900 | 8.5 | 1.2 | 200 | 195 |
90ZY220-002 | 220.0 | 4000 | 0.15 | 3500 | 2.5 | 1.20 | 440 | 195 |
*以上仅为代表产品,派生产品可根据客户要求制作

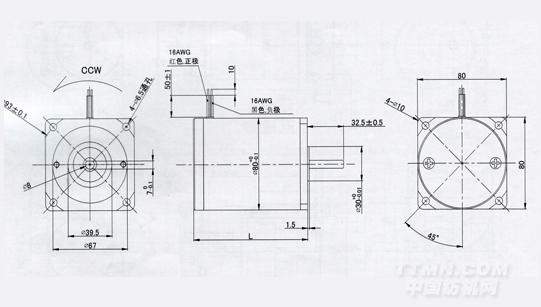

Mechanical Dimensions(外型图)
