产品名称:直流永磁电机
产品型号:40ZYN
使用材料:-
产品规格:-
所属分类:直流永磁电机系列
文档下载:点击下载PDF文件40ZYN
产品简介:
DCMOTOR(直流永磁电机)
GeneralSpecifications(详细说明):
Magnet磁铁…………………………………Nd-Fe钕铁磞
InsulationClass绝缘等级………………B130℃/F155℃
TemperatureRise温升………………75KMAX
Protection&Cooling防护等级&冷却………………IP40及以下&IC00
EnvironmentTemperatureandHumidit环境温度及湿度………………+15℃~+35℃,45%~75%
Installation安装方式………………IMB14凸缘
ShaftOD出轴直径………………Φ5.0mmMAX
Bearing轴承………………Ball滚动轴承
Winding绕线选择………………
Voltage工作电压范围………………6.0~220VDC
Speed额定转速范围………………1000~120000rpm
Power输出功率范围………………5~28W
Components配件………………Magneticencoder磁编码器
ElectricalSpecifications(技术数据):
电机型号 |
额定电压 |
空载转速 Noload Speed (RPM) |
空载电流 Noload Current (A) |
额定转速 Rated Speed (RPM) |
额定电流 Rated Current (A) |
额定转矩 Reted Torque (N.N) |
额定功率 Reated Power (MM) |
机身长度 Length L (MM) |
40ZYN06-001 | 6.0 | 7000 | 1.2 | 5600 | 5.8 | 0.04 | 24 | 72 |
40ZYN12-001 | 12.0 | 6000 | 0.7 | 5000 | 3.4 | 0.05 | 26 | 72 |
40ZYN114-002 | 14.4 | 5500 | 0.5 | 4500 | 2.4 | 0.05 | 23 | 72 |
40ZYN18-001 | 18.0 | 3000 | 0.3 | 2400 | 1.4 | 0.07 | 17 | 72 |
40ZYN24-001 | 24.0 | 5300 | 0.3 | 4300 | 1.8 | 0.06 | 27 | 72 |
40ZYN24-002 | 24.0 | 4000 | 0.15 | 3000 | 1.6 | 0.08 | 25 | 72 |
*以上仅为代表产品,派生产品可根据客户要求制作

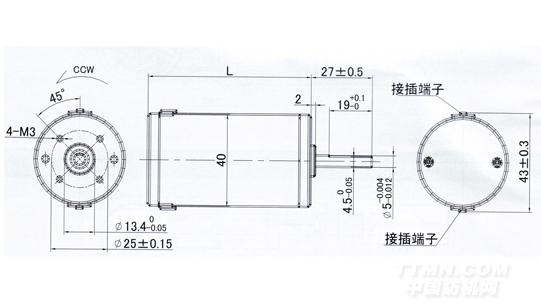

Mechanical Dimensions(外型图)
