直流无刷电机系列42BLFX
时间：2012年04月11日
常州市合泰电机电器有限公司 |
|
| 联系人:于益平 | 电话:0519-88898178(总机) 0519-88385510(销售) |
| 传真:0519-88770911 | 地址:江苏省常州市武进区遥观镇勤新村工业集中区 |
| 邮编: | 邮箱:info@ht-motor.com |
| 网址:http://www.ht-motor.com | |
产品名称：直流无刷电机
产品型号：42BLFXSeries
使用材料：-
产品规格：-
所属分类：直流无刷电机系列
文档下载：点击下载PDF文件42BLFXSeries
产品简介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流无刷电机)
GeneralSpecifications(详细说明)：
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
| Model | 42BLFX01 | 42BLFX02 |
| Number of Poles | 8 | |
| Number of Phases | 3 | |
| Nominal voltage VDC | 48 | |
| Rated speed RPM | 4000 | |
| Rated Torque N-m | 0.12 | 0.2 |
| Rated Current Amps | 1.2 | 2.1 |
| Output Power Watts | 50 | 84 |
| Peak Tourque1 N-m | 0.36 | 0.6 |
| Peak Current Amps | 3.6 | 6.3 |
| Torque constant N-m/A | 0.108 | 0.104 |
| Back EMF V/kRPM | 11.3 | 10.9 |
| Rotor inertia g·cm² | 62 | 123 |
| Body Length(L) mm | 59 | 84 |
| Mass kg | 0.35 | 0.5 |
*以上仅为代表产品，派生产品可根据客户要求制作

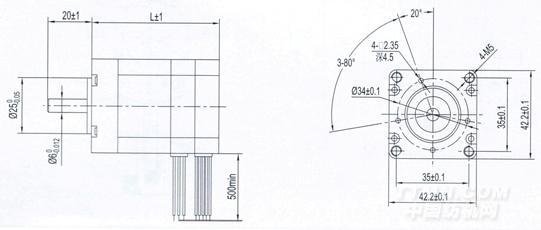

Mechanical Dimensions(外型图)
.jpg)

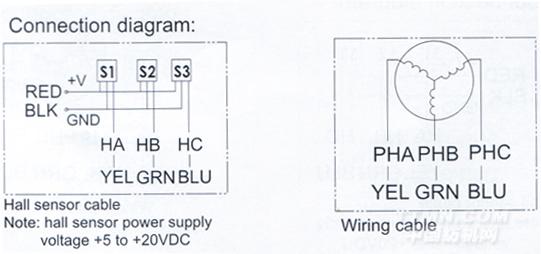

Wiring diagram(接线图):
.jpg)
