产品名称：直流无刷电机
产品型号：42BLFSeries
使用材料：-
产品规格：-
所属分类：直流无刷电机系列
文档下载：点击下载PDF文件42BLFSeries
产品简介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流无刷电机)
GeneralSpecifications(详细说明)：
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
| Model | 42BLF01 | 42BLF02 | 42BLF03 |
| Number of Poles | 8 | ||
| Number of Phases | 3 | ||
| Nominal voltage VDC | 24 | ||
| Rated speed RPM | 4000 | ||
| Rated Torque N-m | 0.063 | 0.125 | 0.188 |
| Rated Current Amps | 1.9 | 3.4 | 5.7 |
| Output Power Watts | 26 | 52 | 78 |
| Peak Tourque1 N-m | 0.18 | 0.38 | 0.75 |
| Peak Current Amps | 5.7 | 10.2 | 18 |
| Torque constant N-m/A | 0.035 | 0.036 | 0.036 |
| Back EMF V/kRPM | 3.7 | 3.8 | 3.8 |
| Rotor inertia g·cm² | 24 | 48 | 72 |
| Body Length(L) mm | 47 | 63 | 79 |
| Mass kg | 0.33 | 0.48 | 0.63 |
*以上仅为代表产品，派生产品可根据客户要求制作
Mechanical Dimensions(外型图)
.jpg)

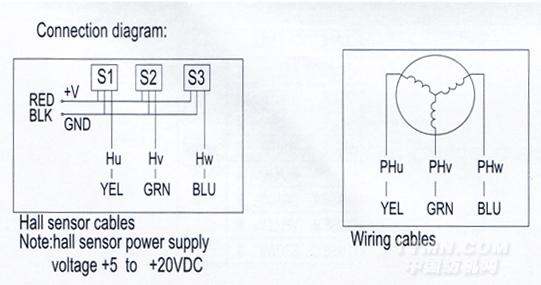

Wiring diagram(接线图):
.jpg)
