产品名称：直流无刷电机
产品型号：28BL
使用材料：-
产品规格：-
所属分类：直流无刷电机系列
文档下载：点击下载PDF文件28BL
产品简介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流无刷电机)
GeneralSpecifications(详细说明)：
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
| 电机型 Model | 28BL01 | 28BL02 | 28BL03 |
|
磁极数 number of poles |
4 | ||
| 相数 number of phase | 3 | ||
| 额定电压 Rated voltage(VDC) | 12 | 24 | 24 |
| 额定转速 Rated speed(RPM) | 3000 | 3000 | 3000 |
| 额定力矩 Rated Torque(N-m) | 0.015 | 0.03 | 0.05 |
| 额定电流 Rated Current(Amps) | 0.9 | 1 | 1.5 |
| 输出功率 Output Powe(Watts) | 11 | 22 | 33 |
| 峰值转矩 Peak Torque1(N-m) | 0.045 | 0.09 | 0.15 |
| 峰值电流 Peak Current(Amps) | 2.7 | 3 | 4.5 |
| 转矩常数 Torque constant(N-m/Amps) | 0.035 | 0.058 | 0.057 |
| 反势力 Back EMF(v/kRPM) | 3.37 | 6.1 | 6.1 |
| 转动惯量 Rotor ineria (g.cm²) | 1.5 | 2.5 | 6 |
| 机身长度 Body Lengh(L) (mm) | 40.5 | 53 | 78 |
| 重量 Mass(kg) | 0.08 | 0.1 | 0.3 |
*以上仅为代表产品，派生产品可根据客户要求制作

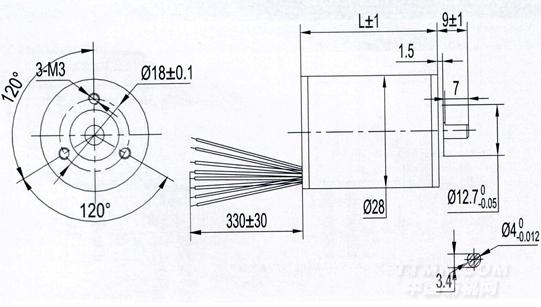

Mechanical Dimensions(外型图)
.jpg)

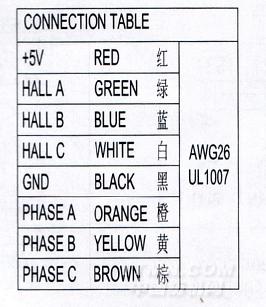

Wiring diagram(接线图):
.jpg)
