产品名称:直线混合式步进电机
产品型号:57BYGHL
使用材料:-
产品规格:-
所属分类:直线混合式步进电机系列
文档下载:点击下载PDF文件57BYGHL
产品简介:
HYBRIDLINEARACTUATORS(直线混合式步进电机)
GeneralSpecifications(详细说明):
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1S
ElectricalSpecifications(技术数据):
电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静转矩 Holding Torque (N.cm) |
引线数 Lead Wire (NO.) |
转动惯量 Rotor Inertia (kg.cm²) |
定位力矩 Detent Torque (kg.cm) |
重量 Motor weight (kg) |
57BYGHL013 | 0.04 | 41 | 2.7 | 1.5 | 1.8 | 4 | 0.4 | 4 | 0.12 | 0.21 | 0.45 |
57BYGHL216 | 0.04 | 51 | 3.3 | 1.7 | 1.95 | 6 | 1 | 4 | 0.275 | 0.36 | 0.65 |
57BYGHL401 | 0.04 | 56 | 6 | 0.6 | 10 | 32 | 0.9 | 4 | 0.3 | 0.4 | 0.7 |
57BYGHL602 | 0.04 | 78 | 10.4 | 0.8 | 13 | 42 | 1.98 | 4 | 0.48 | 0.68 | 1 |
*以上仅为代表产品,派生产品可根据客户要求制作
Mechanical Dimensions(外型图)

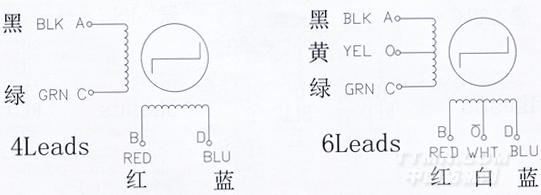

Wiring diagram(接线图):
