产品名称:直线混合式步进电机
产品型号:39BYGL
使用材料:-
产品规格:-
所属分类:直线混合式步进电机系列
文档下载:点击下载PDF文件39BYGL
产品简介:
HYBRIDLINEARACTUATORS(直线混合式步进电机)
GeneralSpecifications(详细说明):
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1SS
ElectricalSpecifications(技术数据):
电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静转矩 Holding Torque (N.m) |
引线数 Lead Wire (NO.) |
转动惯量 Rotor Inertia (kg.cm²) |
定位力矩 Detent Torque (Kg.cm) |
重量 Motor weight (kg) |
39BYGL215A | 0.01 | 34 | 12 | 0.4 | 30 | 42 | 0.21 | 4 | 0.02 | 0.12 | 0.18 |
*以上仅为代表产品,派生产品可根据客户要求制作

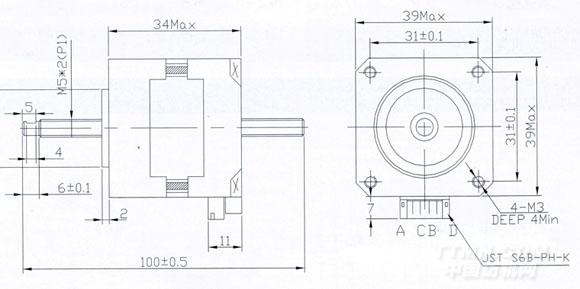

Mechanical Dimensions(外型图)
Wiring diagram(接线图):

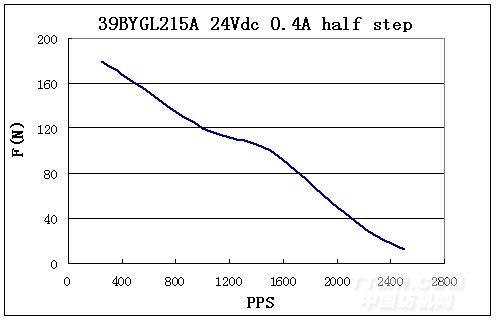

Pulse-thrust Characteristics (推力特性)
