产品名称:行星齿轮箱电机系列
产品型号:42BYGH行星齿轮箱电机系列
使用材料:-
产品规格:-
所属分类:齿轮箱电机系列
文档下载:点击下载PDF文件42BYGH
产品简介:
HYBRIDSTEPPINGGEARMOTOR(行星齿轮箱电机系列)
GeneralSpecifications(详细说明):
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静力矩 Holding Torque (kg.cm) |
引线数 Lead Wire (NO.) |
转动惯量 Rotor Inertia (kg.cm²) |
定位力矩 Detent Torque (kg.cm) |
减速比 Gear Radio |
重量 Motor weight (kg) |
42BYGH243 AG5.18 | 1.8 | 34 | 2.6 | 1.0 | 2.6 | 3.2 | 1.8 | 4 | 0.034 | 0.2 | 5.18:1 | 0.3 |
42BYGH243 AG26.8 | 1.8 | 34 | 2.6 | 1.0 | 2.6 | 3.2 | 1.8 | 4 | 0.034 | 0.2 | 26.8:1 | 0.3 |
*另有多种减速比可供选择
Reduction Ratio减速比 | 5.18 | 13.6 | 19.2 | 26.8 | 51 | 71 | 99.5 |
Gear box length L2(mm)机身长 | 26 | 34 | 34 | 34 | 42 | 42 | 42 |
*以上仅为代表产品,派生产品可根据客户要求制作
Mechanical Dimensions(外型图)

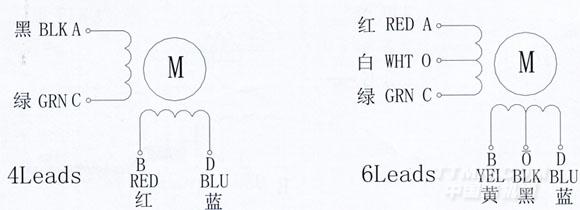

Wiring diagram(接线图):
