42BYGHW齿轮箱电机系列
时间：2012年04月11日
常州市合泰电机电器有限公司 |
|
| 联系人:于益平 | 电话:0519-88898178(总机) 0519-88385510(销售) |
| 传真:0519-88770911 | 地址:江苏省常州市武进区遥观镇勤新村工业集中区 |
| 邮编: | 邮箱:info@ht-motor.com |
| 网址:http://www.ht-motor.com | |
产品名称：齿轮箱电机系列
产品型号：42BYGHW齿轮箱电机系列
使用材料：-
产品规格：-
所属分类：齿轮箱电机系列
文档下载：点击下载PDF文件42BYGHW
产品简介：
HYBRIDSTEPPINGGEARMOTOR(齿轮箱电机系列)
GeneralSpecifications(详细说明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
| 电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静力矩 Holding Torque (g.cm) |
引线数 Lead Wire (NO.) |
转动惯量 Rotor Inertia (kg.cm²) |
减速比 Gear Radio |
重量 Motor weight (kg) |
| 42BYGHW208-27AG30 | 1.8 | 34 | 12 | 0.4 | 30 | 37 | 0.26 | 4 | 34 | 1:30 | 0.25 |
| 42BYGHW607-07AG30 | 1.8 | 40 | 3.6 | 1.2 | 3 | 3.2 | 0.26 | 4 | 54 | 1:30 | 0.3 |
|
42BYGHW810-12AG10 |
1.8 | 48 | 12 | 0.4 | 30 | 50 | 0.45 | 6 | 68 | 1:10 | 0.4 |
*以上仅为代表产品，派生产品可根据客户要求制作
Mechanical Dimensions(外型图)
.jpg)

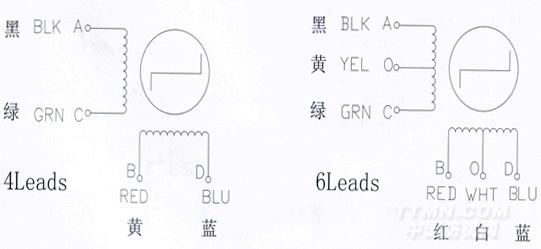

Wiring diagram(接线图):
.jpg)
