产品名称:混合式步行电机
产品型号:86BYGH
使用材料:-
产品规格:-
所属分类:混合式步进电机系列
文档下载:点击下载PDF文件86BYGH
产品简介:
HYBRIDSTEPPINGMOTOR(混合式步进电机)
GeneralSpecifications(详细说明):
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静转矩 Holding Torque (N.cm) |
引线数 Lead Wire (NO.) |
转动惯量 Rotor Inertia (kg.cm²) |
定位力矩 Detent Torque (Kg.cm) |
重量 Motor weight (kg) |
86BYGH450A-001-XX | 1.8 | 66 | 4 | 2 | 2 | 6 | 2.3 | 6 | 0.66 | 0.85 | 1.6 |
86BYGH450B-001 | 1.8 | 97 | 6.27 | 1.65 | 3.8 | 24 | 5.2 | 4 | 1.2 | 1.3 | 2.5 |
86BYGH450B-002-01 | 1.8 | 97 | 3.9 | 3 | 1.3 | 7.5 | 5.1 | 4 | 1.2 | 1.3 | 2.5 |
86BYGH450B-003-04 | 1.8 | 97 | 3.2 | 4 | 0.8 | 5.2 | 5.4 | 4 | 1.2 | 1.3 | 2.5 |
86BYGH450C-001-XX | 1.8 | 129 | 6 | 4 | 1.5 | 6 | 7.6 | 6 | 1.8 | 2.3 | 3.6 |
*以上仅为代表产品,派生产品可根据客户要求制作

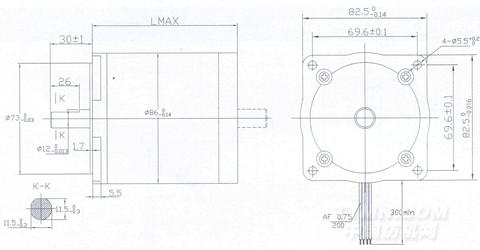

Mechanical Dimensions(外型图)
