产品名称:混合式步行电机
产品型号:85BYGH350
使用材料:-
产品规格:-
所属分类:混合式步进电机系列
文档下载:点击下载PDF文件85BYGH350
产品简介:
HYBRIDSTEPPINGMOTOR(混合式步进电机)
GeneralSpecifications(详细说明):
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静转矩 Holding Torque (N.cm) |
转动惯量 Rotor Inertia (g.cm²) |
重量 Motor weight (kg) |
85BYGH350A-001 |
1.2 | 68 | 4 | 4 | 1 | 4 | 2.3 | 1100 | 1.8 |
85BYGH350A-002 |
1.2 | 68 | 7.4 | 1.75 | 4.25 | 12.3 | 2.3 | ||
85BYGH350B-001 |
1.2 | 97 | 4.6 | 5.8 | 0.8 | 3 | 4.5 | 2320 | |
85BYGH350B-002 |
1.2 | 97 | 10.8 | 2 | 5.4 | 23 | 4.5 | ||
85BYGH350C-001 |
1.2 | 127 | 13 | 5.2 | 2.5 | 13.5 | 6.8 | 3300 |
*以上仅为代表产品,派生产品可根据客户要求制作
Mechanical Dimensions(外型图)

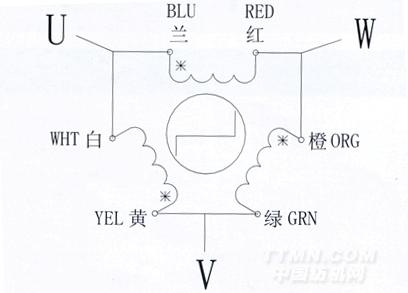

Wiring diagram(接线图):
